Volvo XC60 (Вольво ХС60). Керівництво по ремонту, інструкція з експлуатації. Моделі з 2008 року випуску + оновлення 2013 р., обладнані бензиновими і дизельними двигунами
Скорочений опис
Цей посібник - ваш надійний помічник у ремонті та обслуговуванні автомобілів Volvo XC60, що випускалися з 2008 року, з урахуванням оновлення 2013 року. Книга містить детальну інформацію про будову цих моделей, їх модифік... Читати далі...
Загальні характеристики
Цей посібник - ваш надійний помічник у ремонті та обслуговуванні автомобілів Volvo XC60, що випускалися з 2008 року, з урахуванням оновлення 2013 року. Книга містить детальну інформацію про будову цих моделей, їх модифікації, а також практичні поради щодо експлуатації та ремонту.
Особливості книги:
- Детальний опис будови всіх вузлів та агрегатів автомобіля.
- Покрокове керівництво з ремонту будь-якої складності.
- Інструкція з експлуатації та технічного обслуговування.
- Розглянуто автомобілі з бензиновими та дизельними двигунами.
- Унікальна система виявлення несправностей.
- Електричні схеми.
Переваги:
- Простота та доступність викладу.
- Велика кількість ілюстрацій та схем.
- Практичні поради та рекомендації.
- Актуальна інформація.
Для кого ця книга:
- Для власників автомобілів Volvo XC60.
- Для механіків та працівників СТО.
- Для всіх, хто цікавиться автомобільною технікою.
За допомогою цієї книги ви зможете:
- Самостійно проводити діагностику та ремонт свого автомобіля.
- Знизити витрати на обслуговування та ремонт.
- Краще розуміти свій автомобіль.
Книга з ремонту Volvo XC60 - це ваш надійний помічник у дорозі!
Действия в чрезвычайных ситуациях
Ежедневные проверки и определение неисправностей
Эксплуатация автомобиля в зимний период
Поездка на СТО
Инструкция по эксплуатации и техническому обслуживанию
Расходные материалы для проведения технического обслуживания
Предостережения и правила техники безопасности при выполнении работ на автомобиле
Основные инструменты, измерительные приборы и методы работы с ними

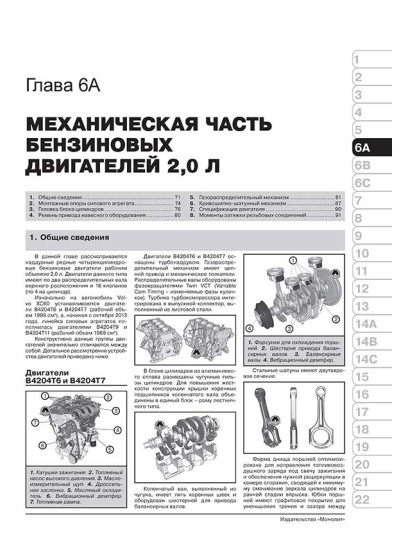

Механическая часть бензиновых двигателей 2,0 л
Механическая часть бензиновых двигателей 3,0 л и 3,2 л

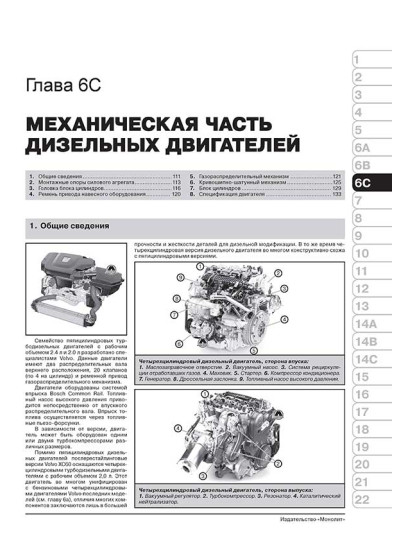

Механическая часть дизельных двигателей
Система охлаждения
Система смазки
Система питания
Система управления двигателем
Система впуска и выпуска
Электрооборудование двигателя
Сцепление
Механическая коробка передач
Автоматическая коробка передач
Угловая передача
Приводные валы и главные передачи
Подвеска
Тормозная система
Рулевое управление
Кузов
Система пассивной безопасности
Система кондиционирования воздуха и отопитель

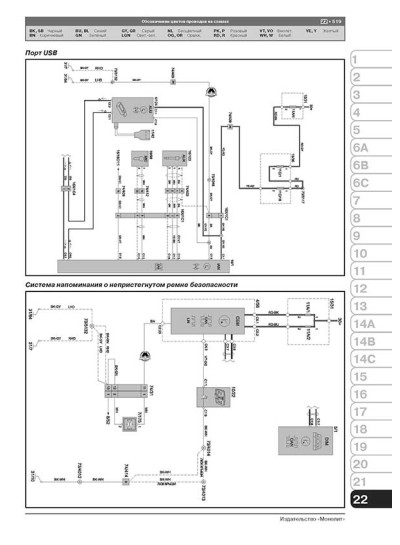

Электрооборудование автомобиля и электросхемы
Толковый словарь

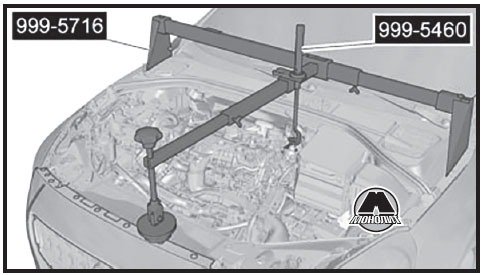

Примечание. Для вывешивания двигателя рекомендуется использовать траверсу (999 5716) и крюки (999 5460).

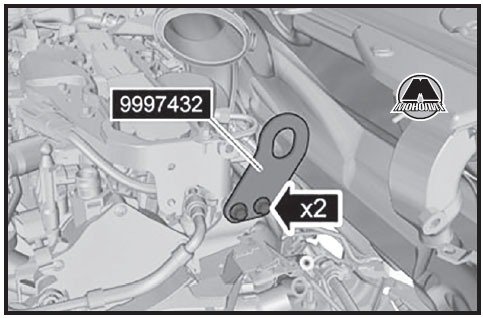

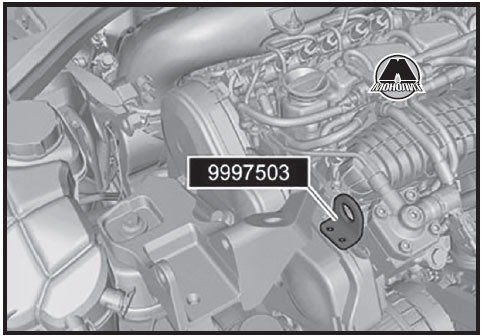

Примечание. Если необходимо, установить на двигатель такелажную проушину (999 7432) или (999 7503).
Снятие монтажных опор и реактивных тяг двигателя
Левая верхняя монтажная опора двигателя

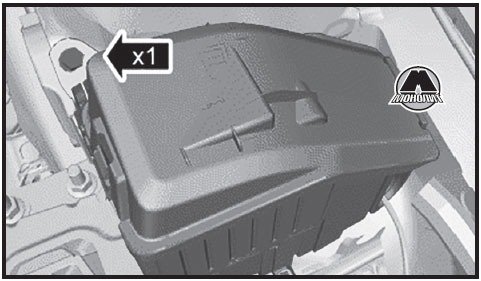

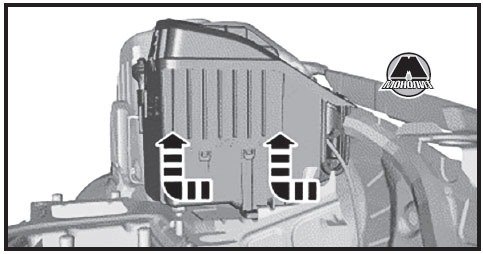

1. Отвернуть болт крепления корпуса воздушного фильтра.
2. Убрать корпус воздушного фильтра в сторону для получения доступа к левой верхней монтажной опоре двигателя.

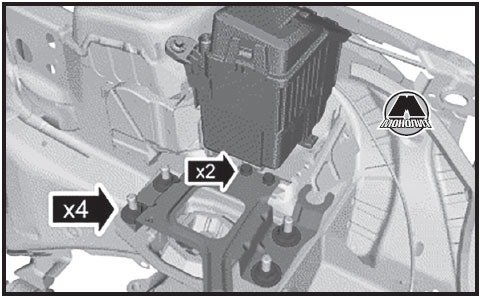

3. Отвернуть болты и гайки крепления левой верхней монтажной опоры двигателя к кузову автомобиля.
Примечание. Моменты затяжки при установке:
• Гайки М12: 80 Н·м.
• Болты М8: 24 Н·м.
4. Версии с двигателями B4204T9 и B4204T11:

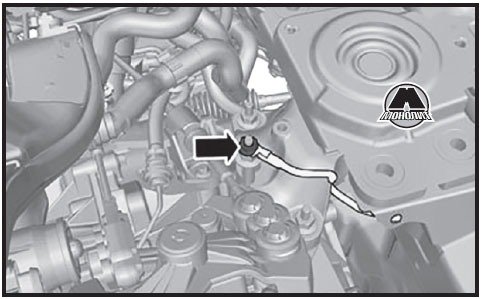

• Отвернуть гайку и убрать шину массы в сторону.

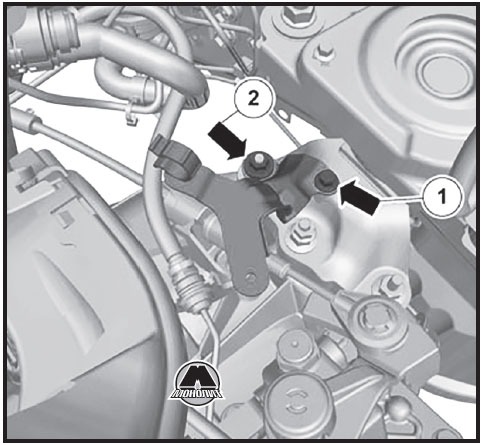

• Отвернуть болт и гайку крепления и снять кронштейн с монтажной опоры двигателя.
Примечание. Момент затяжки болта и гайки М8 при установке: 24 Н·м.
