Renault Scenic / Grand Scenic (Рено Сценік / Гранд Сценік). Керівництво по ремонту, інструкція з експлуатації. Моделі з 2009 року випуску + рестайлінг 2012р., Обладнані бензиновими і дизельними двигунами.
Скорочений опис
Renault Scenic III / Grand Scenic III. Керівництво по ремонту, інструкція з експлуатації. Моделі з 2009 року випуску + рестайлінг 2012р. - це посібник з ремонту та експлуатації автомобілів Renault Scenic III та... Читати далі...
Загальні характеристики
Renault Scenic III / Grand Scenic III. Керівництво по ремонту, інструкція з експлуатації. Моделі з 2009 року випуску + рестайлінг 2012р. - це посібник з ремонту та експлуатації автомобілів Renault Scenic III та Grand Scenic III, що випускалися з 2009 року, з урахуванням оновлень 2012 року. Книга стане незамінним помічником для власників Renault Scenic III та Grand Scenic III, які хочуть навчитися самостійно обслуговувати свій автомобіль та проводити ремонтні роботи будь-якої складності.
Переваги книги:
- Детальна інформація: Книга містить детальну інформацію про будову автомобіля, принципи роботи його вузлів та агрегатів, а також рекомендації щодо їх обслуговування та ремонту.
- Покрокові інструкції: Усі операції з ремонту та обслуговування автомобіля описані у вигляді покрокових інструкцій з ілюстраціями, що робить їх зрозумілими та доступними навіть для початківців.
- Практичні поради: Книга містить багато практичних порад та рекомендацій, які допоможуть вам уникнути помилок при ремонті та обслуговуванні автомобіля.

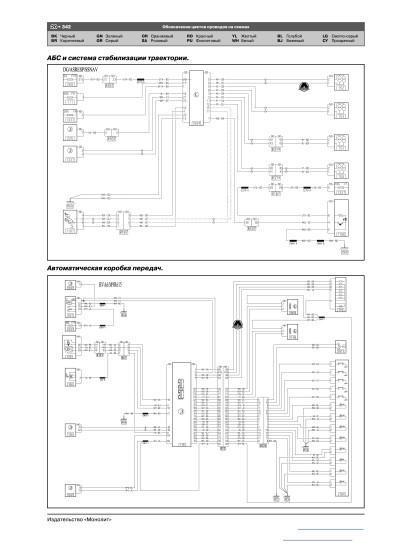

- Електричні схеми: У книзі наведено детальні електричні схеми, які допоможуть вам розібратися в електрообладнанні автомобіля та самостійно усунути деякі несправності.
- Унікальна система виявлення несправностей: Книга містить опис унікальної системи, яка допоможе вам швидко та точно визначити причину поломки вашого автомобіля.
- Актуальність: Інформація в книзі відповідає сучасним вимогам та враховує особливості автомобілів Renault Scenic III та Grand Scenic III, що випускалися з 2009 року, з урахуванням оновлень 2012 року.
Для кого ця книга:
- Для власників автомобілів Renault Scenic III та Grand Scenic III.
- Для автомеханіків та працівників СТО.
- Для всіх, хто цікавиться будовою та ремонтом автомобілів.
За допомогою цієї книги ви зможете:
- Самостійно проводити технічне обслуговування свого автомобіля.
- Виконувати дрібний ремонт без звернення до автосервісу.
- Краще розуміти принципи роботи свого автомобіля.
- Підготуватися до непередбачених ситуацій на дорозі.
Renault Scenic III / Grand Scenic III. Керівництво по ремонту, інструкція з експлуатації. Моделі з 2009 року випуску + рестайлінг 2012р. – це ваш надійний помічник у світі автомобілів!

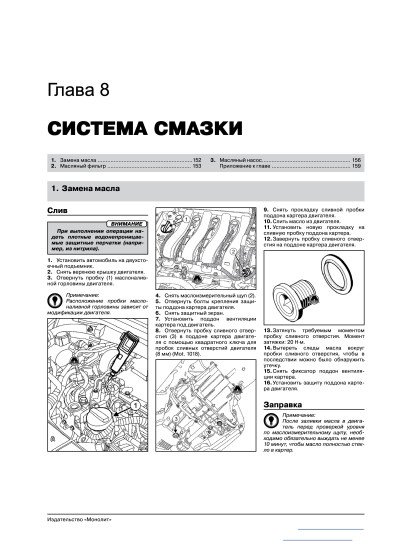

Масляный фильтр Renault Scenic / Grand Scenic
Бензиновый двигатель
Снятие
Внимание:
При выполнении операции надеть плотные водонепроницаемые защитные перчатки (например, из нитрила). Обязательно проверить уровень масла по маслоизмерительному щупу. Не допускать превышения максимального уровня по маслоизмерительному щупу (это может привести к выходу двигателя из строя)
Примечание:
После заливки масла в двигатель перед проверкой уровня по маслоизмерительному щупу, необходимо обязательно выждать не менее 10 минут, чтобы масло полностью стекло в картер.
При снятии масляного фильтра необходимо убедиться, что прокладка масляного фильтра не осталась прилипшей на блоке цилиндров или на кронштейне масляного фильтра.
1. Установить автомобиль на двухстоечный подъемник.
2. Отвернуть болты крепления защиты поддона картера двигателя.
3. Снять защитный экран.
4. Установить поддон вентиляции картера под двигатель.
5. Снять масляный фильтр с помощью крышки масляного фильтра диаметром 76 мм (Mot. 1329).
Установка
1. Масляный фильтр подлежит обязательной замене.
2. Очистить и обезжирить контактные поверхности.
3. Смазать свежим моторным маслом прокладку масляного фильтра.
4. Установить новый масляный фильтр.
5. Завернуть масляный фильтр до касания прокладки поверхности двигателя.
6. Завернуть масляный фильтр от руки на 3/4 оборота.
7. Снять фиксатор поддон вентиляции картера.
8. Вытереть ветошью подтеки масла.
9. Заправить двигатель маслом, рекомендованным производителем.
10. Прокручивать двигатель стартером, пока сигнальная лампа давления масла на щитке приборов не погаснет.
11. Убедиться в отсутствии утечки масла в зоне масляного фильтра.
12. Установить защиту поддона картера двигателя.
13. Выждать не менее 10 мин.
14. Проверить уровень масла в двигателе по маслоизмерительному щупу.
15. Довести уровень масла до нормы при необходимости.
Дизельный двигатель
Снятие
Внимание:
Обязательно проверить уровень масла по маслоизмерительному щупу. Не допускать превышения максимального уровня по маслоизмерительному щупу (это может привести к выходу двигателя из строя).
Примечание:
После заливки масла в двигатель перед проверкой уровня по маслоизмерительному щупу, необходимо обязательно выждать не менее 10 минут, чтобы масло полностью стекло в картер.
1. Установить автомобиль на двухстоечный подъемник.
2. Отвернуть болты крепления защиты картера двигателя.
3. Снять защитный экран.
4. Установить поддон вентиляции картера под двигатель.
5. Отвернуть крышку масляного фильтра (1), пока через отверстие не начнет вытекать струя масла (2).
6. Слить из корпуса масляного фильтра масло.
7. Снять крышку вместе с масляным фильтром (3) и (4).
8. Снять прокладку крышки (5).
Установка
1. Фильтрующий элемент масляного фильтра подлежит обязательной замене.
2. Прокладка крышки корпуса масляного фильтра подлежит обязательной замене.
3. Очистить крышку корпуса масляного фильтра с помощью чистой ветоши.
4. Установить новую прокладку (6) на крышку.
5. Установить новый фильтрующий элемент в крышку.
6. Затянуть вручную крышку в сборе с масляным фильтром.
7. Затянуть требуемым моментом крышку корпуса масляного фильтра. Момент затяжки: 25 Н·м.
8. Вытрите чистой ветошью подтеки масла.
9. Довести до нормы уровень моторного масла.
10. Запустить двигатель и дать ему поработать до погасания сигнальной лампы аварийного давления масла.
11. Убедиться в отсутствии утечки масла в зоне масляного фильтра.
12. Снять фиксатор поддона вентиляции картера.
13. Установить защиту поддона картера двигателя.
14. Выждать не менее 10 минут.
15. Проверить уровень масла в двигателе по маслоизмерительному щупу.
16. Довести уровень масла до нормы при необходимости.
