Renault Megane III (Рено Меган 3). Керівництво по ремонту, інструкція з експлуатації. Моделі з 2008 року випуску + рестайлінг 2012р., Обладнані бензиновими і дизельними двигунами.
Скорочений опис
Renault Megane III керівництво по ремонту, інструкція з експлуатації. Моделі з 2008 року випуску + рестайлінг 2012р. – це посібник з ремонту та експлуатації автомобілів Renault Megane III, що випускалися з... Читати далі...
Загальні характеристики
Renault Megane III керівництво по ремонту, інструкція з експлуатації. Моделі з 2008 року випуску + рестайлінг 2012р. – це посібник з ремонту та експлуатації автомобілів Renault Megane III, що випускалися з 2008 року, з урахуванням оновлень 2012 року. Ця книга стане незамінним помічником для власників Renault Megane III, які хочуть навчитися самостійно обслуговувати свій автомобіль та проводити ремонтні роботи будь-якої складності.
Переваги книги:
- Детальна інформація: Книга містить детальну інформацію про будову автомобіля, принципи роботи його вузлів та агрегатів, а також рекомендації щодо їх обслуговування та ремонту.
- Покрокові інструкції: Усі операції з ремонту та обслуговування автомобіля описані у вигляді покрокових інструкцій з ілюстраціями, що робить їх зрозумілими та доступними навіть для початківців.
- Практичні поради: Книга містить багато практичних порад та рекомендацій, які допоможуть вам уникнути помилок при ремонті та обслуговуванні автомобіля.
- Електричні схеми: У книзі наведено детальні електричні схеми, які допоможуть вам розібратися в електрообладнанні автомобіля та самостійно усунути деякі несправності.
- Унікальна система виявлення несправностей: Книга містить опис унікальної системи, яка допоможе вам швидко та точно визначити причину поломки вашого автомобіля.
- Актуальність: Інформація в книзі відповідає сучасним вимогам та враховує особливості автомобілів Renault Megane III, що випускалися з 2008 року, з урахуванням оновлень 2012 року.
Для кого ця книга:
- Для власників автомобілів Renault Megane III.
- Для автомеханіків та працівників СТО.
- Для всіх, хто цікавиться будовою та ремонтом автомобілів.
За допомогою цієї книги ви зможете:
- Самостійно проводити технічне обслуговування свого автомобіля.
- Виконувати дрібний ремонт без звернення до автосервісу.
- Краще розуміти принципи роботи свого автомобіля.
- Підготуватися до непередбачених ситуацій на дорозі.
Renault Megane керівництво по ремонту, інструкція з експлуатації. Моделі з 2008 року випуску + рестайлінг 2012р. – це ваш надійний помічник у світі автомобілів!
ВВЕДЕНИЕ
1 ДЕЙСТВИЯ В ЧРЕЗВЫЧАЙНЫХ СИТУАЦИЯХ
2A ЕЖЕДНЕВНЫЕ ПРОВЕРКИ И ОПРЕДЕЛЕНИЕ НЕИСПРАВНОСТЕЙ
2B ЭКСПЛУАТАЦИЯ АВТОМОБИЛЯ В ЗИМНИЙ ПЕРИОД
2С ПОЕЗДКА НА СТО
3 ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
4 ПРЕДОСТЕРЕЖЕНИЯ И ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ ВЫПОЛНЕНИИ РАБОТ НА АВТОМОБИЛЕ
5 ОСНОВНЫЕ ИНСТРУМЕНТЫ, ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ И МЕТОДЫ РАБОТЫ С НИМИ

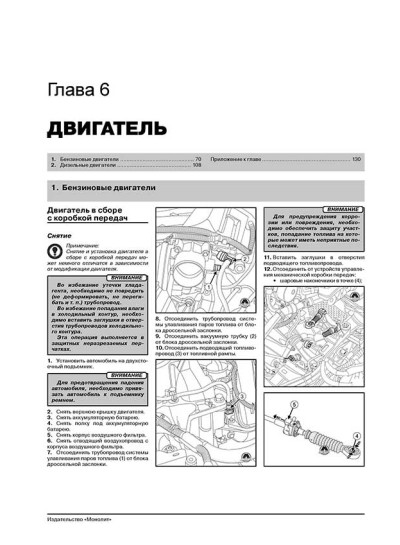

6 ДВИГАТЕЛЬ

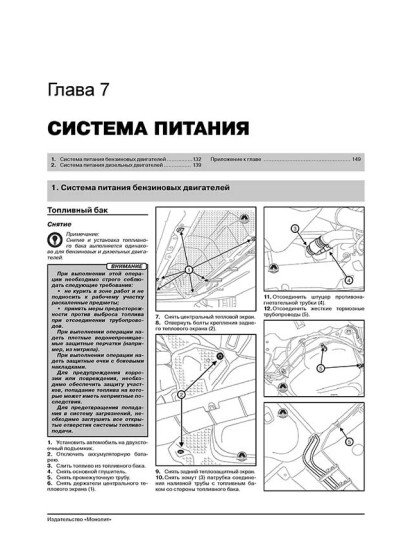

7 СИСТЕМА ПИТАНИЯ

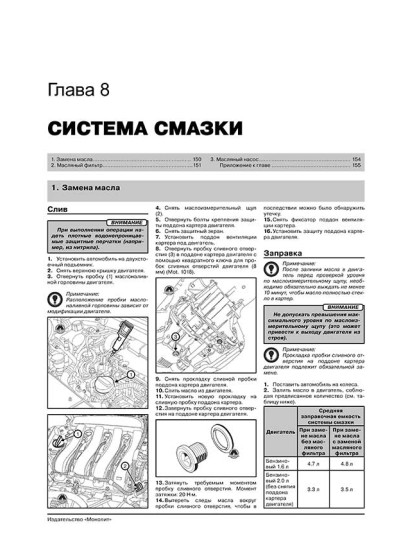

8 СИСТЕМА СМАЗКИ

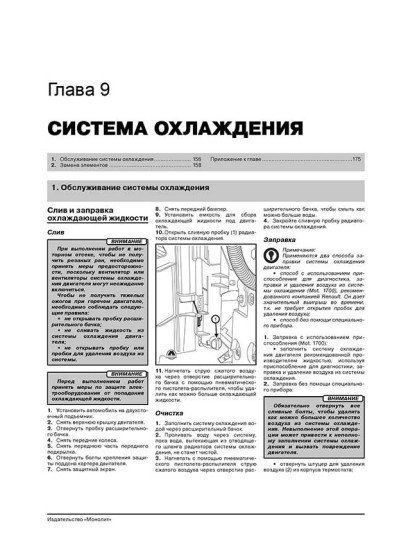

9 СИСТЕМА ОХЛАЖДЕНИЯ

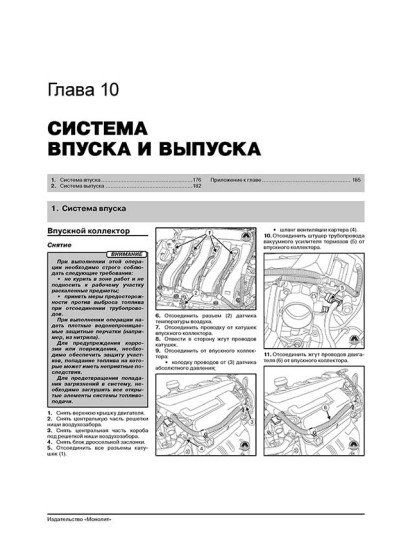

10 СИСТЕМА ВПУСКА И ВЫПУСКА

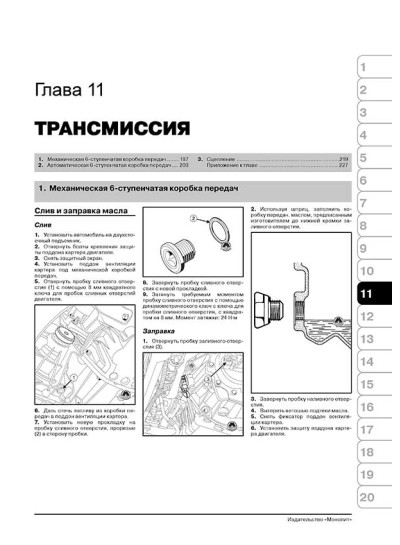

11 ТРАНСМИССИЯ
12 ПРИВОДНЫЕ ВАЛЫ

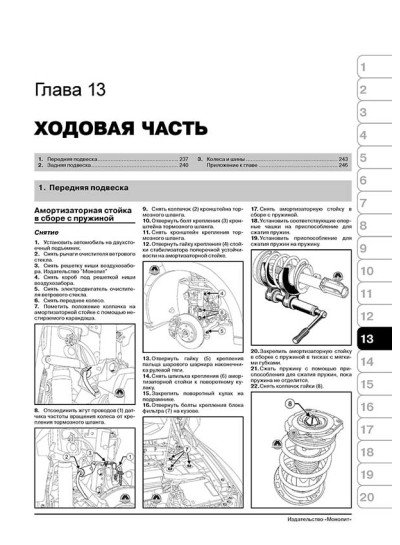

13 ХОДОВАЯ ЧАСТЬ
14 ТОРМОЗНАЯ СИСТЕМА
15 РУЛЕВОЕ УПРАВЛЕНИЕ
16 КУЗОВ

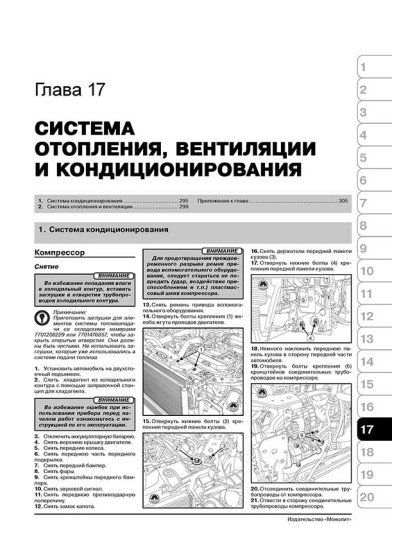

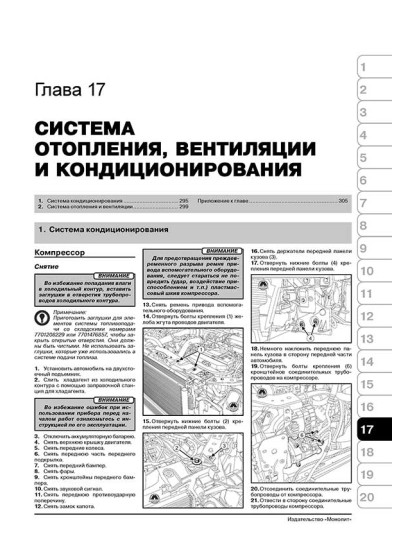

17 СИСТЕМА ОТОПЛЕНИЯ, ВЕНТИЛЯЦИИ И КОНДИЦИОНИРОВАНИЯ
18 ПАССИВНАЯ БЕЗОПАСНОСТЬ

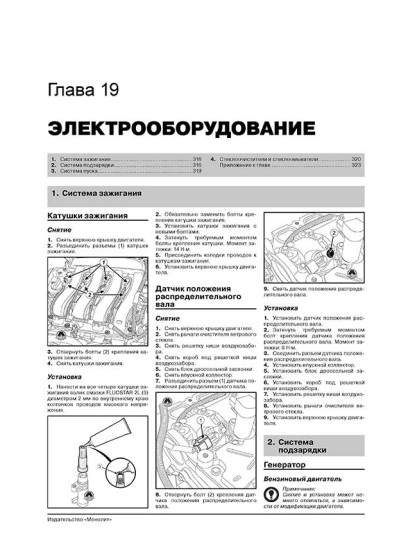

19 ЭЛЕКТРООБОРУДОВАНИЕ

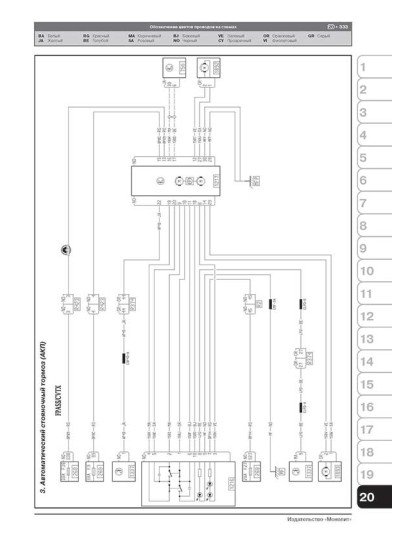

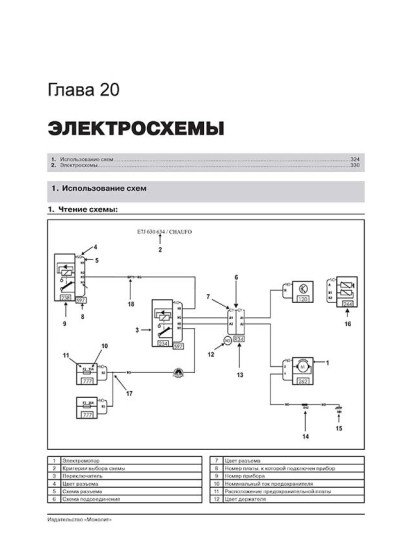

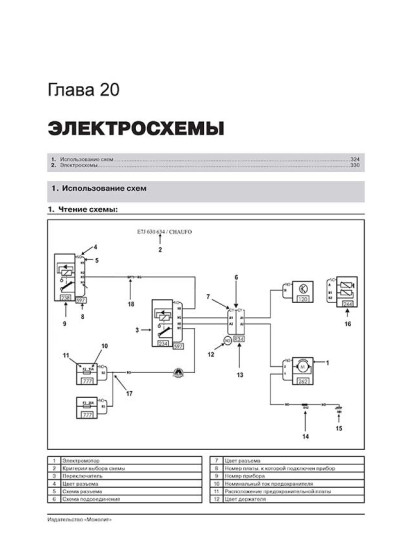

20 ЭЛЕКТРОСХЕМЫ
ТОЛКОВЫЙ СЛОВАРЬ
Система питания дизельных двигателей
Топливный фильтр Renault Megane
Снятие
Внимание:
При выполнении этой операции необходимо строго соблюдать следующие требования:
- не курить в зоне работ и не подносить к рабочему участку раскаленные предметы;
- принять меры предосторожности против выброса топлива при отсоединении трубопроводов.
При выполнении операции надеть плотные водонепроницаемые защитные перчатки (например, из нитрила).
При выполнении операции надеть защитные очки с боковыми накладками.
Для предупреждения коррозии или повреждения, необходимо обеспечить защиту участков, попадание топлива на которые может иметь неприятные последствия.
Для предотвращения попадания в систему загрязнений, необходимо заглушить все открытые отверстия системы топливоподачи.
1. Установить автомобиль на двухстоечный подъемник.
2. Снять правое переднее колесо.
3. Снять переднюю часть правого переднего подкрылка.
4. Разъединить разъем подогревателя топлива (1).
5. Отвернуть гайку крепления крышки топливного фильтра (2).
Внимание:
Не допускать контакта штуцеров с загрязненными поверхностями.
6. Отсоединить топливопроводы (3) от топливного фильтра.
7. Заглушить отверстия пробками.
8. Снять топливный фильтр.
Примечание:
В случае повторного использования топливного фильтра необходимо установить заглушки.
Установка
1. Прокладка топливного фильтра подлежит обязательной замене.
2. Установить топливный фильтр на крышку.
3. Присоединить топливопроводы.
4. Завернуть гайку крепления топливного фильтра.
5. Присоединить разъем проводов подогревателя топлива.
6. Удаление воздуха из системы:
- подсоединить трубопровод к штуцеру подводящего топливопровода топливной рампы;
- надеть трубопровод на штуцер подводящего топливопровода топливной рампы;
- заполнить систему подачи топлива с помощью ручного топливоподкачивающего насоса, до тех пор, пока топливо не начнет вытекать в емкость.
7. Удаление воды, накопившейся в топливном фильтре без датчика наличия воды в топливе:
- отвернуть сливную пробку;
- слить водный отстой;
- завернуть пробку.
8. Удаление воды, накопившейся в топливном фильтре с датчиком наличия воды в топливе:
- разъединить выносной разъем датчика наличия воды в топливе;
- отсоединить разъем датчика наличия воды в топливе от держателя;
- отвернуть датчика наличия воды в топливе на один оборот;
- слить водный отстой;
- затянуть датчик наличия воды в топливе.
9. Убедиться в отсутствии утечки топлива.
10. Установить переднюю часть правого переднего подкрылка.
11. Установить правое переднее колесо.
