Renault Master / Opel Movano / Nissan NV400 (Рено Мастер / Опель Мовано / Ніссан НВ400). Керівництво по ремонту, інструкція з експлуатації. Моделі з 2010 року випуску, обладнані дизельними двигунами.
Скорочений опис
Ця книга - детальний посібник з ремонту та експлуатації автомобілів Renault Master, Opel Movano та Nissan NV400, що випускаються з 2010 року. Видання розроблено спеціально для професіоналів та враховує потреби як досвідч... Читати далі...
Загальні характеристики
Ця книга - детальний посібник з ремонту та експлуатації автомобілів Renault Master, Opel Movano та Nissan NV400, що випускаються з 2010 року. Видання розроблено спеціально для професіоналів та враховує потреби як досвідчених механіків, так і власників автомобілів.
ОСНОВНІ ПЕРЕВАГИ
- Комплексний підхід: Книга охоплює всі аспекти ремонту та обслуговування автомобілів, від регулярних перевірок до складного ремонту двигуна та інших систем.
- Детальні інструкції: Посібник містить чіткі та зрозумілі інструкції з ілюстраціями, що дозволяє легко виконувати будь-які ремонтні роботи.
- Унікальна система виявлення несправностей: Книга пропонує ефективну методику діагностики поломок, що допоможе швидко та точно визначити причину несправності.
- Подробиці про дизельні двигуни: У посібнику наведено детальну інформацію про дизельні двигуни об'ємом 2.3 л, які встановлюються на ці моделі автомобілів.
- Електричні схеми: Книга містить повні електричні схеми, що значно полегшує пошук та усунення проблем з електрообладнанням.
ДЛЯ КОГО ЦЯ КНИГА?
Цей посібник буде корисним для власників автомобілів Renault Master, Opel Movano та Nissan NV400, механіків, ремонтників та всіх, хто цікавиться будовою та обслуговуванням цих моделей.
ЗМІСТ
Книга містить такі розділи:
- Загальна інформація про автомобілі Renault Master, Opel Movano та Nissan NV400
- Регулярні та періодичні перевірки
- Ремонт двигуна та його систем
- Ремонт трансмісії та ходової частини
- Ремонт електричного обладнання
- Діагностика несправностей
- Електричні схеми
ВИСНОВОК
Книга "RENAULT MASTER, OPEL MOVANO, NISSAN NV400. ЗОЛОТА СЕРІЯ. З 2010 РОКУ" - це незамінний помічник для всіх, хто хоче мати детальну інформацію про свої автомобілі та вміти самостійно виконувати ремонтні роботи будь-якої складності.
1 ДЕЙСТВИЯ В ЧРЕЗВЫЧАЙНЫХ СИТУАЦИЯХ
2A ЕЖЕДНЕВНЫЕ ПРОВЕРКИ И ОПРЕДЕЛЕНИЕ НЕИСПРАВНОСТЕЙ
2B ЭКСПЛУАТАЦИЯ АВТОМОБИЛЯ В ЗИМНИЙ ПЕРИОД
2С ПОЕЗДКА НА СТО
3 ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
4 ПРЕДОСТЕРЕЖЕНИЯ И ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ ВЫПОЛНЕНИИ РАБОТ НА АВТОМОБИЛЕ
5 ОСНОВНЫЕ ИНСТРУМЕНТЫ, ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ И МЕТОДЫ РАБОТЫ С НИМИ

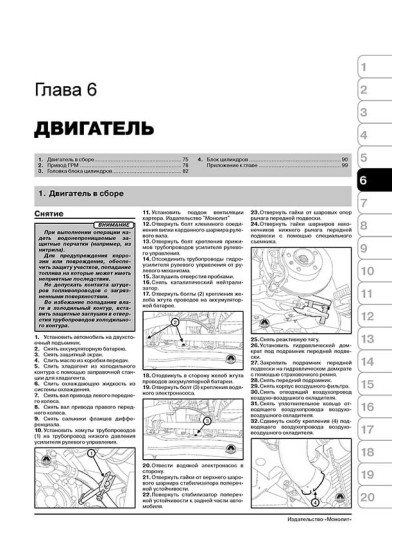

6 ДВИГАТЕЛЬ
7 СИСТЕМА ПИТАНИЯ
8 СИСТЕМА СМАЗКИ
9 СИСТЕМА ОХЛАЖДЕНИЯ

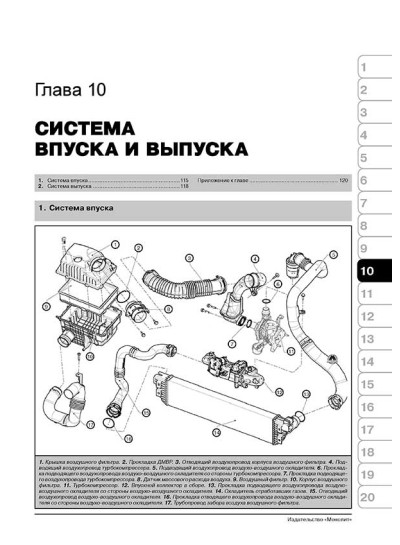

10 СИСТЕМА ВПУСКА И ВЫПУСКА
11 ТРАНСМИССИЯ

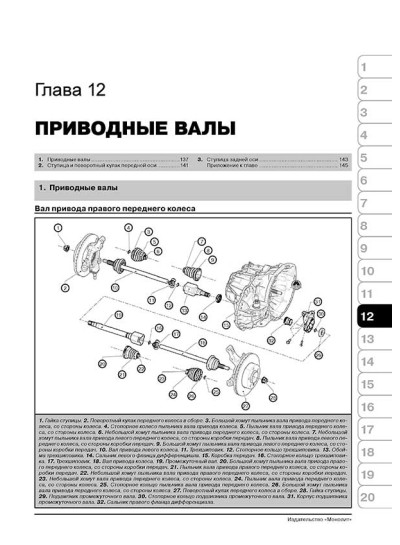

12 ПРИВОДНЫЕ ВАЛЫ
13 ХОДОВАЯ ЧАСТЬ
14 ТОРМОЗНАЯ СИСТЕМА
15 РУЛЕВОЕ УПРАВЛЕНИЕ
16 КУЗОВ
17 СИСТЕМА ОТОПЛЕНИЯ, ВЕНТИЛЯЦИИ И КОНДИЦИОНИРОВАНИЯ
18 ПАССИВНАЯ БЕЗОПАСНОСТЬ

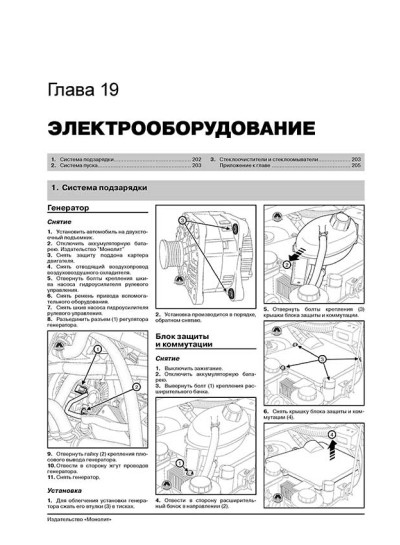

19 ЭЛЕКТРООБОРУДОВАНИЕ
20 ЭЛЕКТРОСХЕМЫ
ТОЛКОВЫЙ СЛОВАРЬ
Топливный бак Renault Master / Opel Movano / Nissan NV400
Снятие и установка
ВНИМАНИЕ
При выполнении операции надеть плотные водонепроницаемые защитные перчатки (например, из нитрила).
При выполнении операции надеть защитные очки с боковыми накладками.
Для предупреждения коррозии или повреждения, обеспечить защиту участков, попадания топлива на которые может иметь неприятные последствия.
Во избежание перегрева окружающих элементов не допускать повреждения теплового экрана (разрыв, прокол, сгиб и т.п.). Поврежденный тепловой экран подлежит обязательной замене.
Примечание:
Запрещается выполнять ремонт бака. В случае повреждения бака необходимо заменить его.
1. Установить автомобиль на двухстоечный подъемник.
2. Отключить аккумуляторную батарею.
3. Слить топливо из топливного бака.
4. Снять хомут трубки наливной горловины.
5. Отсоединить трубку наливной горловины со стороны топливного бака.
6. Отсоединить штуцер (1) подводящего топливопровода.
7. Отсоединить штуцер (2) трубопровода слива топлива.
ВНИМАНИЕ
Для предотвращения попадания загрязнений в систему, необходимо заглушить все открытые отверстия элементов системы топливоподачи.
8. Установить заглушки на топливопроводы.
9. Разъединить разъем жгута проводов (3).
10. Установить гидравлический домкрат для разборки и сборки агрегатов под топливный бак.
11. Отвернуть болт крепления кронштейна подводящего топливопровода.
12. Снять небольшой ремень фиксации топливного бака.
13. Снять большой ремень фиксации топливного бака.
14. Немного опустить топливный бак.
15. Отсоединить жгут проводов (4)
16. Разъединить разъем (5) модуля датчика уровня топлива.
17. Отсоединить жгут проводов от держателя в точке (6).
18. Снять топливный бак.
19. В случае замены топливного бака:
- снять с топливного бака подводящий топливопровод,
- снять с топливного бака сливной топливопровод,
- снять с топливного бака датчик уровня топлива.
20. Установка выполняется в порядке, обратном снятию.
Горловина наливного отверстия Renault Master / Opel Movano / Nissan NV400
Снятие и установка
ВНИМАНИЕ
При выполнении этой операции необходимо строго соблюдать следующие требования:
- не курить в зоне работ и не подносить к рабочему участку раскаленные предметы,
- принять меры предосторожности против выброса топлива при отсоединении трубопроводов.
При выполнении операции надеть водонепроницаемые защитные перчатки (например, из нитрила) и защитные очка с боковыми накладками.
Для предупреждения коррозии или повреждения, обеспечить защиту участков, попадание топлива на которые может иметь неприятные последствия.
Во избежание перегрева окружающих элементов не повредить тепловой экран. Поврежденные тепловой экран подлежит обязательной замене.
1. Установить автомобиль на двухстоечный подъемник.
2. Отключить аккумуляторную батарею.
3. Слить топливо из топливного бака.
4. Открыть крышку люка наливной горловины.
5. Отвернуть болты (1) крепления наливной горловины в нише люка топливного бака.
6. Снять пробка заливного отверстия топливного бака.
7. Снять хомут трубки наливной горловины.
8. Отсоединить трубку наливной горловины со стороны топливного бака.
9. Отсоедините направляющую вставку наливной горловины топливного бака в направлении (2).
10. Снять наливную горловину топливного бака в сборе с направляющей вставкой.
11. Снять направляющую вставку из наливной горловины топливного бака.
12. Установка выполняется в последовательности, обратной снятию.
