Renault Logan / Dacia Logan / MCV / VAN / Sandero (Рено Логан / Дачія Логан / МЦВ / ВАН / Сандеро). Керівництво по ремонту, інструкція з експлуатації. Моделі з 2004 року випуску, обладнані бензиновими і дизельними двигунами
Скорочений опис
Ця книга - детальний посібник з ремонту та експлуатації автомобілів Renault Logan, Dacia Logan (MCV / VAN / PICK-UP) та Sandero, що випускалися з 2004 року, включаючи всі оновлення. Видання розроблено спеціально для проф... Читати далі...
Загальні характеристики
Ця книга - детальний посібник з ремонту та експлуатації автомобілів Renault Logan, Dacia Logan (MCV / VAN / PICK-UP) та Sandero, що випускалися з 2004 року, включаючи всі оновлення. Видання розроблено спеціально для професіоналів та враховує потреби як досвідчених механіків, так і власників автомобілів.
ОСНОВНІ ПЕРЕВАГИ
- Комплексний підхід: Книга охоплює всі аспекти ремонту та обслуговування автомобілів, від регулярних перевірок до складного ремонту двигуна та інших систем.
- Детальні інструкції: Посібник містить чіткі та зрозумілі інструкції з ілюстраціями, що дозволяє легко виконувати будь-які ремонтні роботи.
- Унікальна система виявлення несправностей: Книга пропонує ефективну методику діагностики поломок, що допоможе швидко та точно визначити причину несправності.
- Подробиці про бензинові та дизельні двигуни: У посібнику наведено детальну інформацію про бензинові двигуни 1.4 (MPI), 1.6 (MPi/16V) та дизельний двигун 1.5 (dCi), які встановлюються на ці моделі автомобілів.
- Електричні схеми: Книга містить повні електричні схеми, що значно полегшує пошук та усунення проблем з електрообладнанням.
ДЛЯ КОГО ЦЯ КНИГА?
Цей посібник буде корисним для власників автомобілів Renault Logan, Dacia Logan (MCV / VAN / PICK-UP) та Sandero, механіків, ремонтників та всіх, хто цікавиться будовою та обслуговуванням цих моделей.
ЗМІСТ
Книга містить такі розділи:
- Загальна інформація про автомобілі Renault Logan, Dacia Logan (MCV / VAN / PICK-UP) та Sandero
- Регулярні та періодичні перевірки
- Ремонт двигуна та його систем
- Ремонт трансмісії та ходової частини
- Ремонт електричного обладнання
- Діагностика несправностей
- Електричні схеми
ВИСНОВОК
Книга "RENAULT LOGAN, DACIA LOGAN (MCV / VAN / PICK-UP), SANDERO. ЗОЛОТА СЕРІЯ. З 2004 РОКУ (ВКЛЮЧАЮЧИ ВСІ ОНОВЛЕННЯ)" - це незамінний помічник для всіх, хто хоче мати детальну інформацію про свої автомобілі та вміти самостійно виконувати ремонтні роботи будь-якої складності.
Содержание
Действия в чрезвычайных ситуациях
Ежедневные проверки и определение неисправностей
Инструкция по эксплуатации
Предостережения и правила техники безопасности при выполнении работ на автомобиле
Основные инструменты, измерительные приборы и методы работы с ними

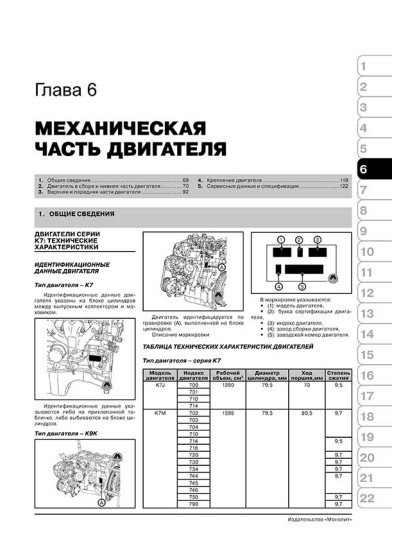

Механическая часть двигателя
Система охлаждения

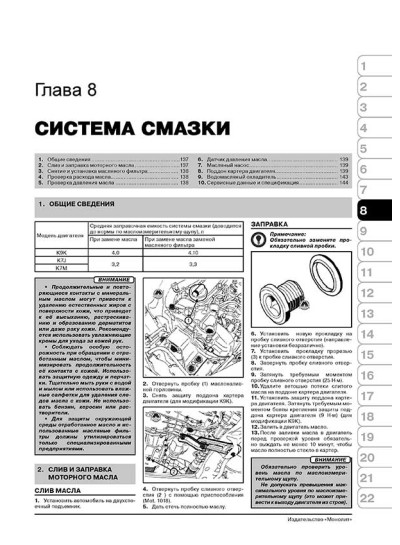

Система смазки
Система питания
Система управления двигателем
Системы впуска и выпуска
Электрооборудование двигателя

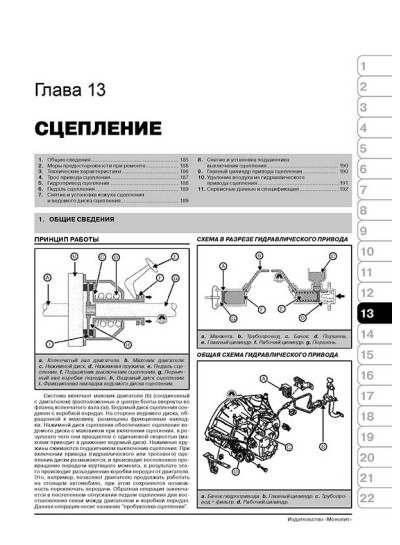

Сцепление

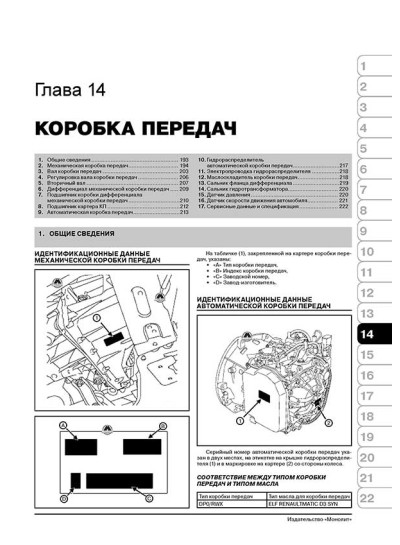

Коробка передач
Приводные валы
Подвеска
Тормозная система
Рулевое управление
Кузов

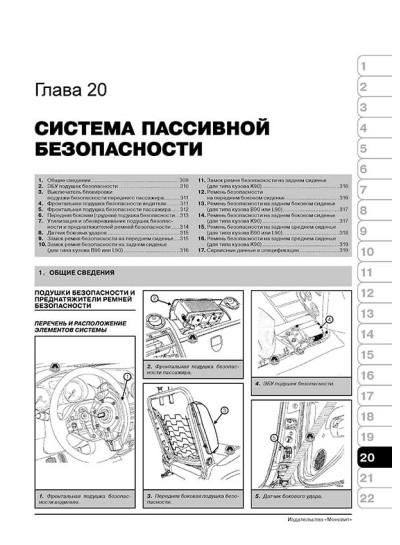

Система пассивной безопасности
Кондиционер и отопитель
Электросхемы и разъемы
Толковый словарь
СНЯТИЕ И УСТАНОВКА ВОДЯНОГО НАСОСА Renault Logan / MCV / VAN / Sandero
Примечание:
Моменты затяжки:
Болты крепления водяного насоса 11 Н·м;
Болты крепления внутреннего кожуха привода ГРМ 9 Н·м;
Болты крепления генератора 21 Н·м.
Снятие
1. Установить автомобиль на двухстоечный подъемник.
2. Отключить аккумуляторную батарею.
3. Слить жидкость из системы охлаждения двигателя.
4. Снять:
- ремень привода вспомогательного оборудования,
- ремень привода ГРМ.
5. Отсоединить провода от генератора.
6. Отвернуть верхний болт (1) крепления генератора.
7. Ослабить затяжку нижнего болта крепления генератора.
8. Отклонить генератор в сторону от двигателя.
9. Снять:
- болты крепления ( 2) крышки привода ГРМ,
- внутренний кожух привода ГРМ.
10. Снять:
- болты крепления ( 3) водяного насоса,
- водяной насос
- прокладку водяного насоса.
Установка
ВНИМАНИЕ
1. При выполнении операции надеть плотные водонепроницаемые защитные перчатки (например, из нитрила).
2. При выполнении операции надеть защитные очки с боковыми накладками.
3. Не скоблить привалочные поверхности алюминиевых деталей, так как любое повреждение привалочной поверхности может привести к утечкам топлива.
11. Нанесите СУПЕРЭФФЕКТИВНЫЙ ОЧИСТИТЕЛЬ ДЛЯ ПРИВАЛОЧНЫХ ПОВЕРХНОСТЕЙ на подлежащие очистке участки.
12. Выждать примерно 10 минут.
13. Удалить остатки деревянным шпателем.
14. Окончательно очистить детали с помощью матировочного тампона.
ВНИМАНИЕ
Для обеспечения герметизации привалочные поверхности должны быть чистыми, сухими и без следов масла (не касаться их пальцами).
15. Обезжирить ОЧИСТИТЕЛЕМ ПОВЕРХНОСТЕЙ привалочные плоскости.
16. Уплотнительная прокладка термостата на водяном насосе подлежит обязательной замене.
17. Установить:
- водяной насос с новой прокладкой,
- болты крепления водяного насоса.
18. Затянуть в указанном порядке требуемым моментом болты крепления водяного насоса (11 Н·м).
19. Нанести одну - две капли состава LOCTITE FRENETANCH.
20. Установить внутренний кожух привода ГРМ.
21. Затянуть требуемым моментом болты крепления внутреннего кожуха привода ГРМ (9 Н·м).
22. Установить генератор.
23. Затянуть требуемым моментом болты крепления генератора (21 Н·м).
24. Подсоединить к генератору провода.
25. Установить:
- ремень привода ГРМ,
- ремень привода вспомогательного оборудования.
26. Заправить жидкостью систему охлаждения двигателя.
27. Подключить аккумуляторную батарею.
28. Удалить воздух из системы охлаждения двигателя.
