Mitsubishi Outlander XL / Airtrek (Міцубісі Аутлендер ХЛ / Аіртрек). Керівництво по ремонту, інструкція з експлуатації. Моделі з 2005 року випуску, обладнані бензиновими і дизельними двигунами
Скорочений опис
Ця книга є детальним посібником з ремонту та експлуатації автомобілів Mitsubishi Outlander XL / Airtrek, що випускаються з 2005 року. Видання охоплює як ліворульні, так і праворульні моделі, і розроблено спеціально для п... Читати далі...
Загальні характеристики
Ця книга є детальним посібником з ремонту та експлуатації автомобілів Mitsubishi Outlander XL / Airtrek, що випускаються з 2005 року. Видання охоплює як ліворульні, так і праворульні моделі, і розроблено спеціально для професіоналів та враховує потреби як досвідчених механіків, так і власників автомобілів.
ОСНОВНІ ПЕРЕВАГИ
- Комплексний підхід: Книга охоплює всі аспекти ремонту та обслуговування автомобілів, від регулярних перевірок до складного ремонту двигуна та інших систем.
- Детальні інструкції: Посібник містить чіткі та зрозумілі інструкції з ілюстраціями, що дозволяє легко виконувати будь-які ремонтні роботи.
- Унікальна система виявлення несправностей: Книга пропонує ефективну методику діагностики поломок, що допоможе швидко та точно визначити причину несправності.
- Подробиці про бензинові та дизельні двигуни: У посібнику наведено детальну інформацію про бензинові двигуни 2.4 л - 4G69 / 3.0 л - 6B31 та дизельний двигун 2.0 л - BSY, які встановлюються на ці моделі автомобілів.
- Кольорові електричні схеми: Книга містить повні кольорові електричні схеми, що значно полегшує пошук та усунення проблем з електрообладнанням.
ДЛЯ КОГО ЦЯ КНИГА?
Цей посібник буде корисним для власників автомобілів Mitsubishi Outlander XL / Airtrek, механіків, ремонтників та всіх, хто цікавиться будовою та обслуговуванням цих моделей.
ЗМІСТ
Книга містить такі розділи:
- Загальна інформація про автомобілі Mitsubishi Outlander XL / Airtrek
- Регулярні та періодичні перевірки
- Ремонт двигуна та його систем
- Ремонт трансмісії та ходової частини
- Ремонт електричного обладнання
- Діагностика несправностей
- Кольорові електричні схеми
ВИСНОВОК
Книга "MITSUBISHI OUTLANDER XL / AIRTREK. ЗОЛОТА СЕРІЯ. З 2005 РОКУ" - це незамінний помічник для всіх, хто хоче мати детальну інформацію про свої автомобілі та вміти самостійно виконувати ремонтні роботи будь-якої складності.
1. Действия в чрезвычайных ситуациях
2. Ежедневные проверки
и определение неисправностей
3. Инструкция по эксплуатации и техническое
обслуживание автомобиля
4. Предостережения и правила техники
безопасности при выполнении
работ на автомобиле
5. Основные инструменты,
измерительные приборы
и методы работы с ними

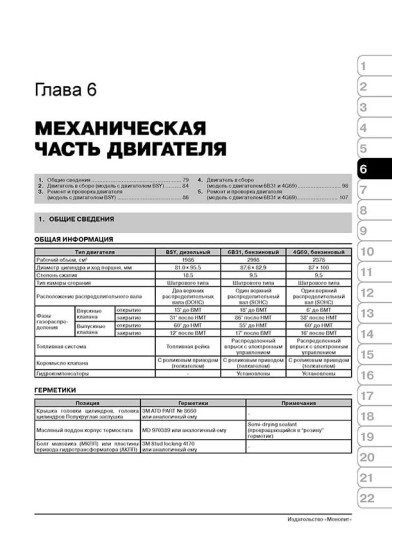

6. Механическая часть двигателя
7. Система охлаждения
8. Система смазки
9. Система питания

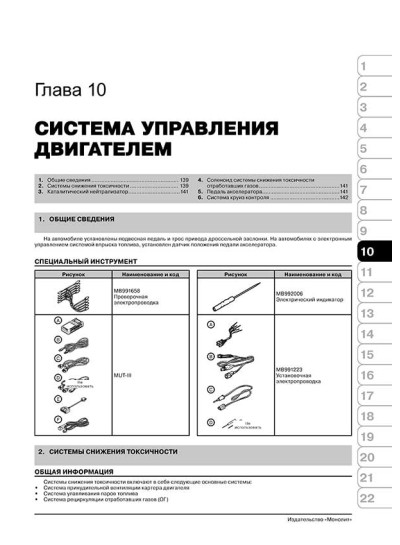

10. Система управления двигателем
11. Система впуска и выпуска
12. Электрооборудование двигателя
13. Сцепление

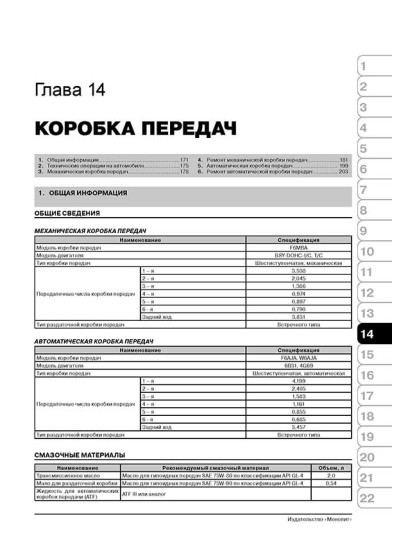

14. Коробка передач
15. Приводные валы и главная передача
16. Подвеска
17. Тормозная система

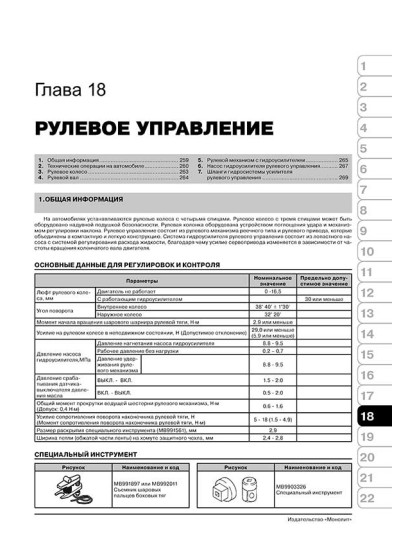

18. Рулевое управление
19. Кузов
20. Пассивная безопасность
21. Система кондиционирования

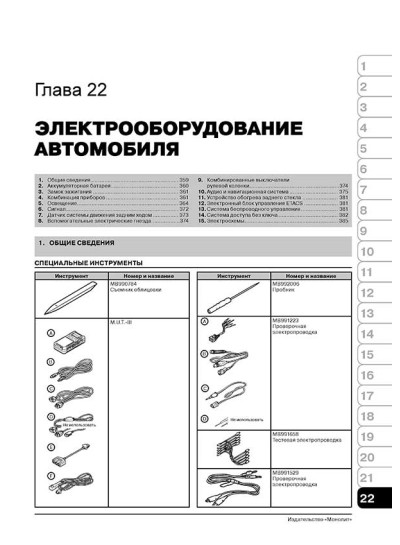

22. Электрооборудование автомобиля
Толковый словарь
СНЯТИЕ ВОЗДУШНОГО ФИЛЬТРА MITSUBISHI OUTLANDER XL
1. Снять аккумуляторную батарею и поддон аккумуляторной батареи.
2. Снять впускной воздухопровод воздушного фильтра (1).
3. Снять крышку двигателя.
4. Отсоединить разъем датчика потока воздуха (2).
5. Снять вакуумный шланг (3).
6. Снять датчик потока воздуха (4).
7. Снять воздушный фильтр в сборе (5).
8. Снять крышку в оздушного фильтра (6).
9. Снять фильтрующий элемент воздушного фильтра (7).
10. Снять корпус воздушного фильтра в сборе (8).
11. Снять распорку.
12. Снять шланг впуска воздуха (9).
13. Снять вентиляционный шланг (10).
14. Отсоединить соединение вакуумного шланга (11).
15. Отсоединить разъем устройства подогрева впускаемого воздуха (модели для эксплуатации в холодных климатических условиях) (12).
16. Снять трубку впуска воздуха (13).
17. Снять кронштейн воздушного фильтра (14).
УСТАНОВКА ВОЗДУШНОГО ФИЛЬТРА
Примечание
При установке затянуть болты моментами затяжки, указанными на рисунке.
1. Установить кронштейн воздушного фильтра (14).
2. Установить трубку впуска воздуха (13).
3. Подсоединить разъем устройства подогрева впускаемого воздуха (модели для эксплуатации в холодных климатических условиях) (12).
4. Подсоединить соединение вакуумного шланга (11).
5. Установить вентиляционный шланг (10).
6. Установить шланг впуска воздуха (9).
7. Установить распорку.
8. Установить корпус воздушного фильтра в сборе (8).
9. Установить фильтрующий элемент воздушного фильтра (7).
10. Установить крышку воздушного фильтра (6).
11. Установить воздушный фильтр в сборе (5).
12. Установить датчик потока воздуха (4).
13. Установить вакуумный шланг (3).
14. Подсоединить разъем датчика потока воздуха (2).
15. Установить крышку двигателя.
16. Установить впускной воздухопровод воздушного фильтра (1).
17. Установить аккумуляторную батарею и поддон аккумуляторной батареи.
ПРОВЕРКА УСТРОЙСТВА ПОДОГРЕВА ВПУСКАЕМОГО ВОЗДУХА
Проверить сопротивление между контактами 1 и 2, и убедиться, что оно находится в рамках допустимых значений. Если полученное значение выходит за пределы стандартных значений, необходимо заменить устройство подогрева впускаемого воздуха. Стандартное значение: 5,0 – 17,0 Ом при температуре 25°С.
