Mercedes Vito / Viano (Мерседес Віто / Віано). Керівництво по ремонту, інструкція з експлуатації. Моделі з 2003 року випуску, обладнані бензиновими і дизельними двигунами.
Скорочений опис
Цей посібник - ваш надійний помічник у ремонті та обслуговуванні автомобілів Mercedes Vito / Viano, що випускалися з 2003 року. Книга містить детальну інформацію про будову цих моделей, їх модифікації, а також практичні ... Читати далі...
Загальні характеристики
Цей посібник - ваш надійний помічник у ремонті та обслуговуванні автомобілів Mercedes Vito / Viano, що випускалися з 2003 року. Книга містить детальну інформацію про будову цих моделей, їх модифікації, а також практичні поради щодо експлуатації та ремонту.
Особливості книги:
- Детальний опис будови всіх вузлів та агрегатів автомобіля.
- Покрокове керівництво з ремонту будь-якої складності.
- Інструкція з експлуатації та технічного обслуговування.
- Розглянуто автомобілі з бензиновими та дизельними двигунами.
- Унікальна система виявлення несправностей.
- Кольорові електричні схеми.
Переваги:
- Простота та доступність викладу.
- Велика кількість ілюстрацій та схем.
- Практичні поради та рекомендації.
- Актуальна інформація.
Для кого ця книга:
- Для власників автомобілів Mercedes Vito / Viano.
- Для механіків та працівників СТО.
- Для всіх, хто цікавиться автомобільною технікою.
За допомогою цієї книги ви зможете:
- Самостійно проводити діагностику та ремонт свого автомобіля.
- Знизити витрати на обслуговування та ремонт.
- Краще розуміти свій автомобіль.
Підручник Mercedes Vito / Viano керівництво по ремонту, інструкція з експлуатації. Моделі з 2003 року випуску - це ваш надійний помічник у дорозі!
1. ДЕЙСТВИЯ В ЧРЕЗВЫЧАЙНЫХ СИТУАЦИЯХ
2. ЕЖЕДНЕВНЫЕ ПРОВЕРКИ И ОПРЕДЕЛЕНИЕ НЕИСПРАВНОСТЕЙ
3. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
4. ПРЕДОСТЕРЕЖЕНИЯ И ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ ВЫПОЛНЕНИИ РАБОТ НА АВТОМОБИЛЕ
5. ОСНОВНЫЕ ИНСТРУМЕНТЫ, ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ И МЕТОДЫ РАБОТЫ С НИМИ

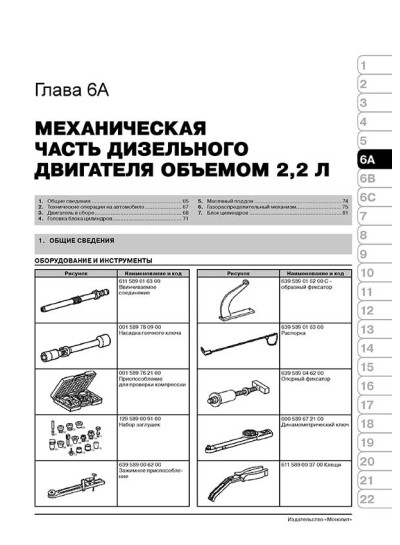

6A. МЕХАНИЧЕСКАЯ ЧАСТЬ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ ОБЪЕМОМ 2,2 Л

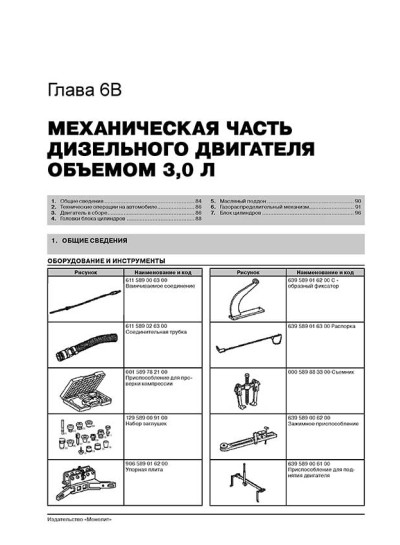

6B. МЕХАНИЧЕСКАЯ ЧАСТЬ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ ОБЪЕМОМ 3,0 Л

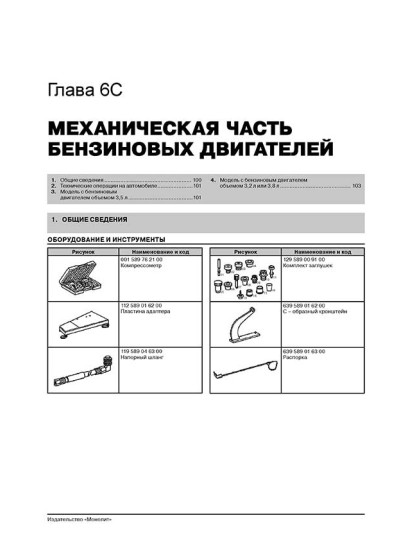

6C. МЕХАНИЧЕСКАЯ ЧАСТЬ БЕНЗИНОВЫХ ДВИГАТЕЛЕЙ
7. СИСТЕМА ОХЛАЖДЕНИЯ
8. СИСТЕМА СМАЗКИ
9. СИСТЕМА ПИТАНИЯ
10. СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ
11. СИСТЕМА ВПУСКА И ВЫПУСКА

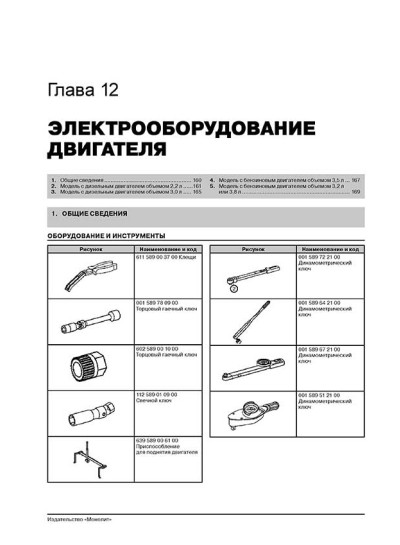

12. ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ
13. СЦЕПЛЕНИЕ
14. КОРОБКА ПЕРЕДАЧ
15. ПРИВОДНЫЕ ВАЛЫ И ОСИ
16. ПОДВЕСКА
17. ТОРМОЗНАЯ СИСТЕМА
18. РУЛЕВОЕ УПРАВЛЕНИЕ
19. КУЗОВ
20.ПАССИВНАЯ БЕЗОПАСНОСТЬ
21.СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

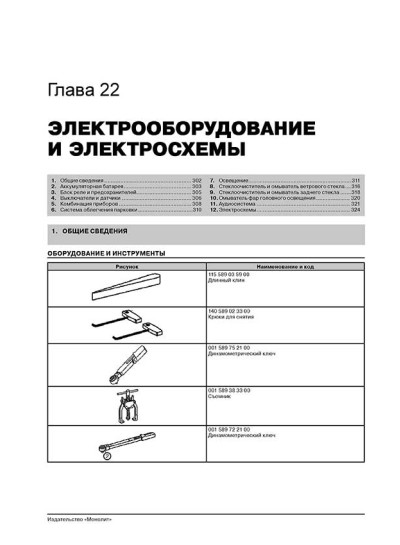

22.ЭЛЕКТРООБОРУДОВАНИЕ И ЭЛЕКТРОСХЕМЫ
КОДЫ НЕИСПРАВНОСТЕЙ (DTC)
ТОЛКОВЫЙ СЛОВАРЬ
СЛИВ И ЗАПРАВКА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ MERCEDES VITO / VIANO
МОДЕЛЬ С ДИЗЕЛЬНЫМ ДВИГАТЕЛЕМ ОБЪЕМОМ 2,2 Л
Внимание
Принять меры, исключающие самопроизвольное трогание транспортного средства с места. Работать в застегнутой и плотно облегающей спецодежде. Не дотрагиваться до горячих или вращающихся деталей.
Выровнять транспортное средство между стойками подъемника и разместить четыре опорных диска в предусмотренных для этого заводомизготовителем транспортного средства опорных точках.
Систему охлаждения открыть только при температуре охлаждающей жидкости ниже 90 °С. Медленно отвернуть крышку и сбросить избыточное давление. Не заливать охлаждающую жидкость в емкости для пищевых продуктов. Работать в защитных перчатках, защитной одежде и защитных очках.
1. Открыть крышку (2) расширительного бачка системы охлаждения (1).
Примечание
Повернуть крышку расширительного бачка системы охлаждения (2) на пол-оборота против часовой стрелки, стравить избыточное давление, после чего отвинтить крышку (2).
2. Снять нижнюю облицовку моторного отсека.
3. Выкрутить сливную резьбовую пробку на радиаторе (3) и слить охлаждающую жидкость в подходящую емкость.
4. Выкрутить сливную резьбовую пробку на блоке цилиндров двигателя (4) и слить охлаждающую жидкость в подходящую емкость.
Примечание
Только для двигателя 646.
5. Снять сливной патрубок на блоке цилиндров двигателя (5) и слить охлаждающую жидкость в подходящую емкость.
Примечание
Только для двигателя 112/272.
6. Затянуть сливную резьбовую пробку на радиаторе (3).
7. Вкрутить сливную резьбовую пробку на блоке цилиндров двигателя (4).
Примечание
Только для двигателя 646.
8. Затянуть сливной патрубок на блоке цилиндров двигателя (5).
Примечание
Только для двигателя 112/272.
9. Залить охлаждающую жидкость. Количество охлаждающей жидкости: 9,5.
Примечание
Установить максимальную теплопроизводительность и прогреть двигатель на средних оборотах. Следить за уровнем охлаждающей жидкости в расширительном бачке (1), при необходимости долить. По достижении температуры охлаждающей жидкости 60 – 70 °С, закрыть расширительный бачок охлаждающей жидкости (1).
10. Прокачать систему охлаждения.
11. Проверить герметичность системы охлаждения.
Моменты затяжек: Сливная резьбовая пробка на картере блока цилиндров: 30 Н·м.
Сливная резьбовая пробка системы охлаждения к блоку цилиндров двигателя: 12 Н·м.
Выпускной патрубок блока цилиндров двигателя: 12 Н·м.
ПРОВЕРКА ГЕРМЕТИЧНОСТИ СИСТЕМЫ ОХЛАЖДЕНИЯ MERCEDES VITO / VIANO
Внимание
Систему охлаждения открыть только при температуре охлаждающей жидкости ниже 90 °С. Медленно отвернуть крышку и сбросить избыточное давление. Не заливать охлаждающую жидкость в емкости для пищевых продуктов. Работать в защитных перчатках, защитной одежде и защитных очках.
1. Переключатель отопителя установить в положение «Max».
2. Открыть запорную крышку расширительного бачка (1).
Примечание
Повернуть крышку расширительного бачка системы охлаждения (1) на пол-оборота против часовой стрелки, стравить избыточное давление, после чего отвинтить крышку (1).
3. Проверить, при необходимости откорректировать уровень охлаждающей жидкости.
4. Установить контрольную крышку (2) на расширительном бачке (1).
5. Подключить нагнетательный насос (3).
6. Создать проверочное давление в системе охлаждения. Проверочное давление: 1,5 бар.
7. Снять нижнюю облицовку моторного отсека.
8. проверить состояние и герметичность шлангов системы охлаждения и отопления и мест их соединения, при необходимости загерметизировать.
