Mercedes ML W166 / GL X166 (Мерседес МЛ В166 / ГЛ Х166). Керівництво по ремонту, інструкція з експлуатації. Моделі з 2012 року випуску, обладнані бензиновими і дизельними двигунами
Скорочений опис
Цей посібник - ваш надійний помічник у ремонті та обслуговуванні автомобілів Mercedes ML (W166) / GL (X166), що випускалися з 2012 року. Книга містить детальну інформацію про будову цих моделей, їх модифікації, а також п... Читати далі...
Загальні характеристики
Цей посібник - ваш надійний помічник у ремонті та обслуговуванні автомобілів Mercedes ML (W166) / GL (X166), що випускалися з 2012 року. Книга містить детальну інформацію про будову цих моделей, їх модифікації, а також практичні поради щодо експлуатації та ремонту.
Особливості книги:
- Детальний опис будови всіх вузлів та агрегатів автомобіля.
- Покрокове керівництво з ремонту будь-якої складності.
- Інструкція з експлуатації та технічного обслуговування.
- Розглянуто автомобілі з бензиновими та дизельними двигунами.
- Унікальна система виявлення несправностей.
- Електричні схеми.
Переваги:
- Простота та доступність викладу.
- Велика кількість ілюстрацій та схем.
- Практичні поради та рекомендації.
- Актуальна інформація.
Для кого ця книга:
- Для власників автомобілів Mercedes ML (W166) / GL (X166).
- Для механіків та працівників СТО.
- Для всіх, хто цікавиться автомобільною технікою.
За допомогою цієї книги ви зможете:
- Самостійно проводити діагностику та ремонт свого автомобіля.
- Знизити витрати на обслуговування та ремонт.
- Краще розуміти свій автомобіль.
Підручник Mercedes ML (W166) / GL (X166) керівництво по ремонту, інструкція з експлуатації моделі з 2012 року випуску - це ваш надійний помічник у дорозі!
ВВЕДЕНИЕ
1 ДЕЙСТВИЯ В ЧРЕЗВЫЧАЙНЫХ СИТУАЦИЯХ
2A ЕЖЕДНЕВНЫЕ ПРОВЕРКИ И ОПРЕДЕЛЕНИЕ НЕИСПРАВНОСТЕЙ
2В ЭКСПЛУАТАЦИЯ АВТОМОБИЛЯ В ЗИМНИЙ ПЕРИОД
2С ПОЕЗДКА НА СТО
3 ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ
4 ПРЕДОСТЕРЕЖЕНИЯ И ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ ВЫПОЛНЕНИИ РАБОТ НА АВТОМОБИЛЕ
5 ОСНОВНЫЕ ИНСТРУМЕНТЫ, ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ И МЕТОДЫ РАБОТЫ С НИМИ

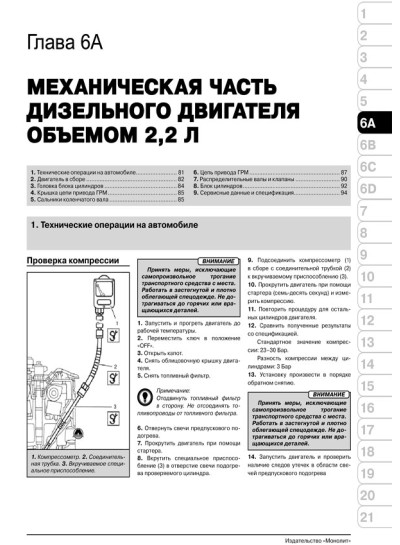

6A МЕХАНИЧЕСКАЯ ЧАСТЬ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ ОБЪЕМОМ 2,2 Л

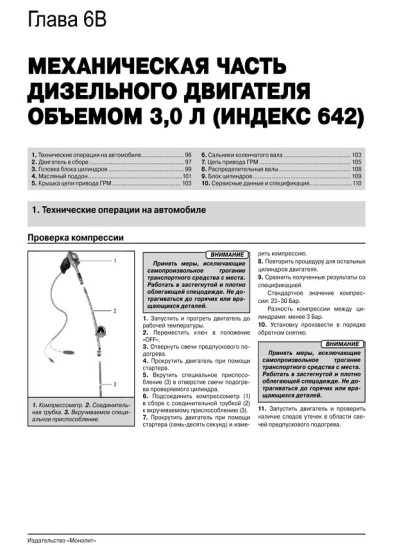

6B МЕХАНИЧЕСКАЯ ЧАСТЬ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ ОБЪЕМОМ 3,0 Л (ИНДЕКС 642)

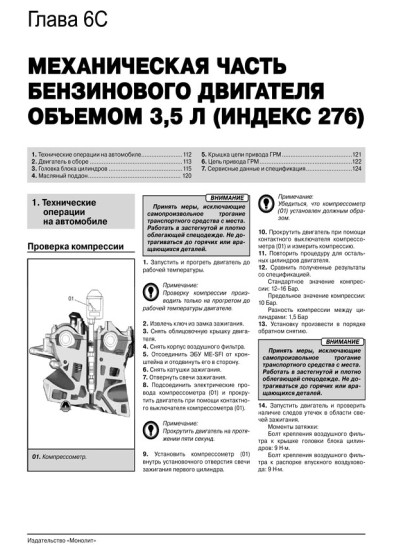

6C МЕХАНИЧЕСКАЯ ЧАСТЬ БЕНЗИНОВОГО ДВИГАТЕЛЯ ОБЪЕМОМ 3,5 Л (ИНДЕКС 276)

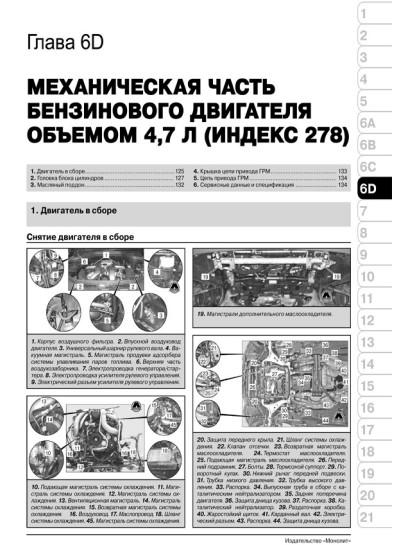

6D МЕХАНИЧЕСКАЯ ЧАСТЬ БЕНЗИНОВОГО ДВИГАТЕЛЯ ОБЪЕМОМ 4,7 Л (ИНДЕКС 278)
7 СИСТЕМА ОХЛАЖДЕНИЯ
8 СИСТЕМА СМАЗКИ
9 СИСТЕМА ПИТАНИЯ
10 СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ
11 СИСТЕМА ВПУСКА И ВЫПУСКА
12 ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ
13 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ
14 ПРИВОДНЫЕ ВАЛЫ И ОСИ
15 ПОДВЕСКА
16 ТОРМОЗНАЯ СИСТЕМА
17 РУЛЕВОЕ УПРАВЛЕНИЕ
18 КУЗОВ
19 ПАССИВНАЯ БЕЗОПАСНОСТЬ
20 СИСТЕМА КОНДИЦИОНИРОВАНИЯ

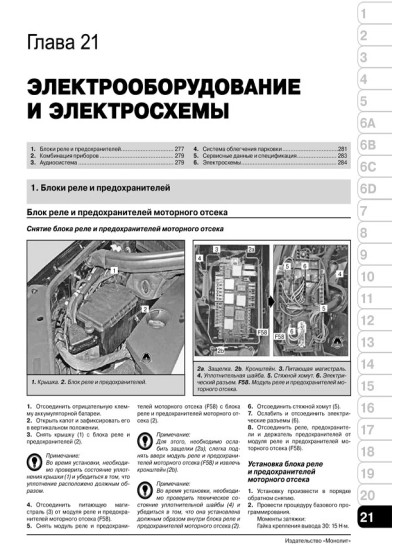

21 ЭЛЕКТРООБОРУДОВАНИЕ И ЭЛЕКТРОСХЕМЫ
ТОЛКОВЫЙ СЛОВАРЬ
Проверка герметичности системы охлаждения Mercedes ML W166
ВНИМАНИЕ
Систему охлаждения открыть только при температуре охлаждающей жидкости ниже 90 ˚С. Медленно отвернуть крышку и сбросить избыточное давление. Не заливать охлаждающую жидкость в емкости для пищевых продуктов. Работать в защитных перчатках, защитной одежде и защитных очках
1. Переключатель отопителя установить в положение «Max».
2. Открыть крышку расширительного бачка (1).
Примечание:
Повернуть крышку расширительного бачка системы охлаждения (1) на пол-оборота против часовой стрелки, стравить избыточное давление, после чего отвернуть крышку (1).
3. Проверить, при необходимости откорректировать уровень охлаждающей жидкости.
4. Установить контрольную крышку (3) на расширительном бачке (2).
5. Подключить нагнетательный насос (4).
6. Создать проверочное давление в системе охлаждения. Проверочное давление: 1,5 бар.
7. Снять нижнюю облицовку моторного отсека.
8. Проверить состояние и герметичность шлангов системы охлаждения и отопления и мест их соединения, при необходимости загерметизировать.
Проверка крышки расширительного бачка Mercedes ML W166
ВНИМАНИЕ
Систему охлаждения открыть только при температуре охлаждающей жидкости ниже 90 ˚С.
Медленно отвернуть крышку и сбросить избыточное давление. Не заливать охлаждающую жидкость в емкости для пищевых продуктов. Работать в защитных перчатках, защитной одежде и защитных очках.
1. Открыть запорную крышку (1) на расширительном бачке.
Примечание:
Повернуть крышку расширительного бачка системы охлаждения (1) на пол-оборота против часовой стрелки, стравить избыточное давление, после чего отвинтить крышку (1).
2. Проверить отсутствие коррозии на запорной крышке (1), при необходимости, заменить.
3. Надеть контрольную пробку (2) на нагнетательный насос (3).
4. Запорную крышку (1) накрутить на контрольную пробку (2).
5. Подать давление к запорной крышке (1) и установить давления открытия клапана.
Примечание:
Если заданные значения не достигнуты, запорная крышка (1) подлежит замене.
Открытие редукционного клапана: 1,4 ± 0,1 Бар.
6. Отвернуть запорную крышку (1) от контрольной пробки (2).
7. Установить запорную крышку (1) на расширительный бачок.
