Mazda CX-5 (Мазда СХ-5). Керівництво по ремонту, інструкція з експлуатації. Моделі з 2011 року випуску (рестайлінг 2013 та 2015 рр.), обладнані бензиновими і дизельними двигунами

Содержание

Введение
1. Действия в чрезвычайных ситуациях
2A. Ежедневные проверки и определение неисправностей
2В. Эксплуатация автомобиля в зимний период
2С. Поездка на сто
3A. Инструкция по эксплуатации
4. Предостережения и правила техники безопасности при выполнении работ на автомобиле
5. Основные инструменты, измерительные приборы и методы работы с ними

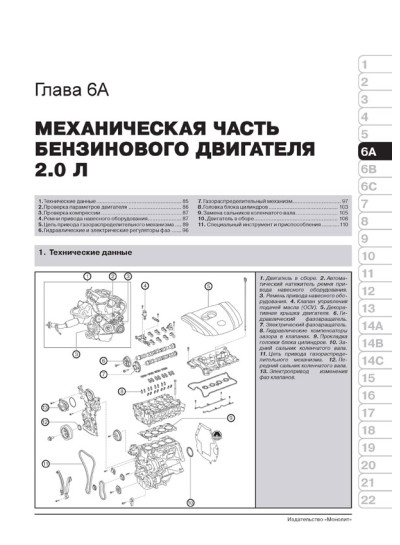

6A. Механическая часть бензинового двигателя 20 л

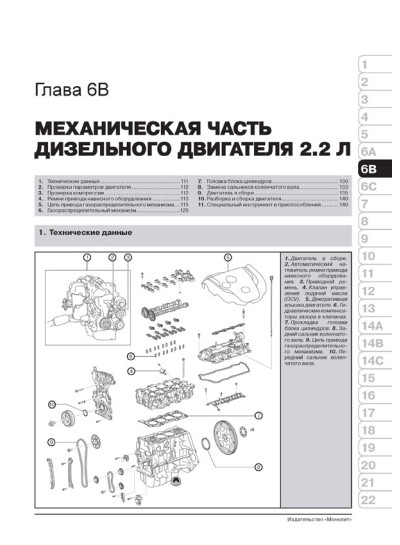

6B. Механическая часть дизельного двигателя 22 л
6C. Механическая часть бензинового двигателя 25 л
7. Система охлаждения
8. Система смазки
9. Система питания 10. Система управления двигателем

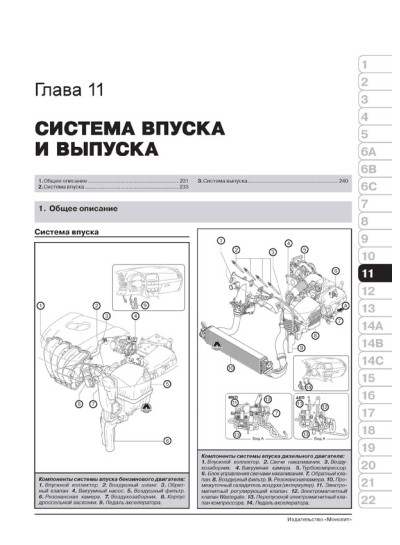

11. Система впуска и выпуска Общее описание
12. Электрооборудование двигателя
13. Сцепление
14A. Механическая коробка передач
14B. Автоматическая коробка передач

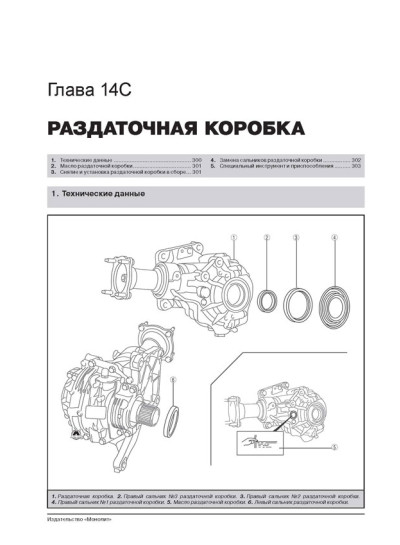

14C. Раздаточная коробка
15. Приводные валы и задняя главная передача
16. Подвеска
18. Рулевое управление
19. Кузов
20. Пассивная безопасность
21. Система кондиционирования и отопитель

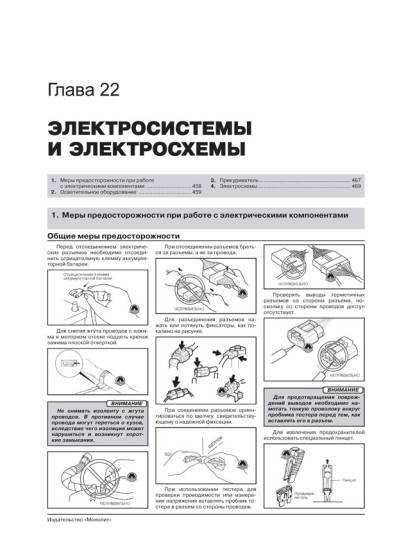

22. Электросистемы и электросхемы
Меры предосторожности при работе с электрическими компонентами
Осветительное оборудование
Прикуриватель
Электросхемы
Толковый словарь

Замена щеток cтеклоочистителей Mazda CX-5

Внимание Полироли, которые наносятся в горячем состоянии на кузов на автоматизированных автомобильных мойках, могут значительно ухудшить качество очистки поверхности стекла стеклоочистителем. Во избежание повреждения резиновых лент щеток стеклоочистителей не пользуйтесь для протирки щеток и стекла бензином, керосином, разбавителем красок или другими растворителями. Если рычаг управления стеклоочистителем установлен в положение «AUTO» («Автоматический режим») и зажигание включено, то стеклоочиститель может автоматически включиться в следующих случаях:

• если прикоснуться к ветровому стеклу в зоне над датчиком дождя;
• если протереть ветошью ветровое стекло над датчиком дождя;
• если по ветровому стеклу ударить рукой или другим предметом;
• если ударить по датчику дождя рукой или другим предметом изнутри салона автомобиля. Будьте осторожны, чтобы не защемить руку или пальцы, поскольку это может привести к травмам или повреждению стеклоочистителя. Перед мойкой или обслуживанием автомобиля убедитесь в том, что рычаг управления стеклоочистителем находится в положении «OFF»(«Выключено»).

Загрязнение как ветрового стекла, так и лент щеток стеклоочистителя инородными веществами может снизить качество очистки стекла. К подобным загрязнениям относятся, например, насекомые, сок, выделяемый листьями деревьев, а также полироли, которые наносятся в горячем состоянии на кузов автомобиля на некоторых автомобильных мойках. Если щетки не обеспечивают хорошей очистки стекла, промойте стекло и ленты щеток эффективным очистителем или мягким моющим средством, затем тщательно ополосните их чистой водой. При необходимости повторите обработку стекла и щеток.

Замена щеток передних стеклоочистителей Если стеклоочиститель не обеспечивает хорошее качество очистки стекла, то возможными причинами являются износ или трещины чистящих лент щеток. Замените изношенные ленты или щетки.

Внимание Во избежание повреждения рычагов или механизма стеклоочистителя запрещается перемещать по стеклу щетки стеклоочистителей вручную.

Примечание: Если необходимо одновременно поднять со стекла оба рычага стеклоочистителя, то во избежание их повреждения поднимайте сначала левый рычаг стеклоочистителя (расположенный со стороны водителя), а затем правый рычаг. Соответственно при опускании рычагов в рабочее положение сначала опустите на стекло правый рычаг (расположенный со стороны пассажира), а затем левый.

Поднимите рычаг стеклоочистителя. Отведите зажим и сдвиньте щетку относительно рычага в направлении показанной на рисунке стрелки.

Наклоните щетку относительно рычага и снимите щетку

Внимание Во избежание повреждений ветрового стекла придерживайте рычаг и опускайте его на стекло осторожно. Не допускайте, чтобы конец рычага ударил по ветровому стеклу. Отогните вниз конец чистящей ленты и вытяните ее из держателя

Выньте пружинные ребра из резиновой ленты и вставьте их в новую ленту щетки.

Внимание

• Не изгибайте и не выбрасывайте пружинные ребра. Они подлежат повторному использованию.
• Если пружинные ребра не установить в ленту, то качество очистки стекла может ухудшиться. Запрещается использовать пружинные ребра, снятые с левой щетки стеклоочистителя, для установки в правую щетку и наоборот.
• Убедитесь в правильном выполнении установки пружинных ребер в новую резиновую ленту щетки стеклоочистителя, чтобы изгиб ленты остался таким же, как у старой ленты.

Осторожно вставьте новую чистящую ленту. Затем установите щетку в сборе на рычаг стеклоочистителя, действуя в обратной последовательности.

Замена щетки очистителя заднего стекла

Если стеклоочиститель не обеспечивает хорошее качество очистки стекла, то возможными причинами являются износ или трещины чистящей ленты щетки. Замените изношенную ленту или щетку.

Внимание Во избежание повреждения рычага или механизма стеклоочистителя запрещается перемещать по стеклу щетку стеклоочистителя вручную.

Поднимите рычаг стеклоочистителя и поверните щетку вправо, чтобы освободить фиксатор щетки. Затем снимите щетку.

Внимание Во избежание повреждения стекла задней подъемной двери следите за тем, чтобы рычаг стеклоочистителя не ударил по стеклу.  Отогните вниз конец чистящей ленты и вытяните ее из держателя.

Выньте пружинные ребра из чистящей ленты и вставьте их и новую чистящую ленту. (www.monolith.in.ua)

Внимание Не изгибайте и не выбрасывайте пружинные ребра. Они подлежат повторному использованию. Осторожно вставьте новую чистящую ленту. Затем установите щетку в сборе на рычаг стеклоочистителя, действуя в обратной последовательности.
