MAN TGA (МАН ТГА). Керівництво по ремонту, інструкція з експлуатації, каталог запасних частин. Моделі з 2000 року випуску, обладнані дизельними двигунами
Скорочений опис
Цей посібник - ваш незамінний помічник у ремонті та обслуговуванні вантажних автомобілів MAN TGA, що випускалися з 2000 року. Книга містить детальну інформацію про будову цих моделей, їх модифікації, а також практичні по... Читати далі...
Загальні характеристики
Цей посібник - ваш незамінний помічник у ремонті та обслуговуванні вантажних автомобілів MAN TGA, що випускалися з 2000 року. Книга містить детальну інформацію про будову цих моделей, їх модифікації, а також практичні поради щодо експлуатації та ремонту.
Особливості книги:
- Детальний опис устрою всіх вузлів та агрегатів автомобіля.
- Вичерпне керівництво з ремонту будь-якої складності.
- Детальна інструкція з експлуатації та технічного обслуговування.
- Повні електричні схеми для всіх модифікацій.
- Розширене доповнення в електронному вигляді.
- Розглянуто дизельні двигуни різних об'ємів та потужностей.
Переваги:
- Простота та доступність викладу.
- Велика кількість ілюстрацій та схем.
- Практичні поради та рекомендації.
- Актуальна інформація.
Для кого ця книга:
- Для власників та водіїв вантажівок MAN TGA.
- Для механіків та працівників СТО.
- Для всіх, хто цікавиться вантажною технікою.
За допомогою цієї книги ви зможете:
- Самостійно проводити діагностику та ремонт свого автомобіля.
- Знизити витрати на обслуговування та ремонт.
- Краще розуміти свій автомобіль.
Действия в чрезвычайных ситуациях
Техническое обслуживание
Инструкция по эксплуатации
Предостережения и правила техники безопасности при выполнении работ на грузовом автомобиле
Основные инструменты, измерительные приборы и методы работы с ними
Механическая часть двигателей серии D

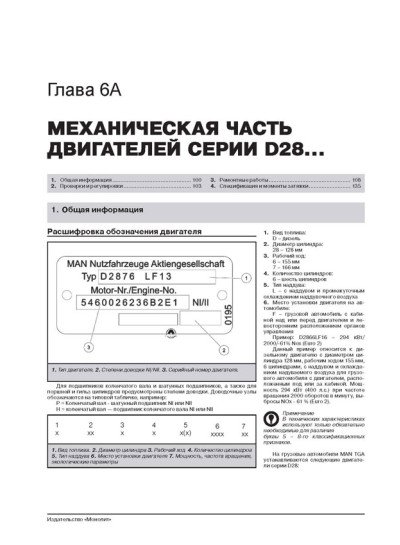

Механическая часть двигателей серии D28
Механическая часть двигателей серии D2676LF
Механическая часть двигателей серии D2066LF
Механическая часть двигателей серии D0836LF

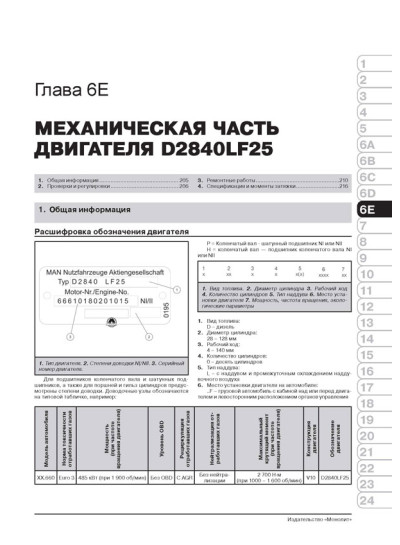

Механическая часть двигателя D2840LF25
Система охлаждения

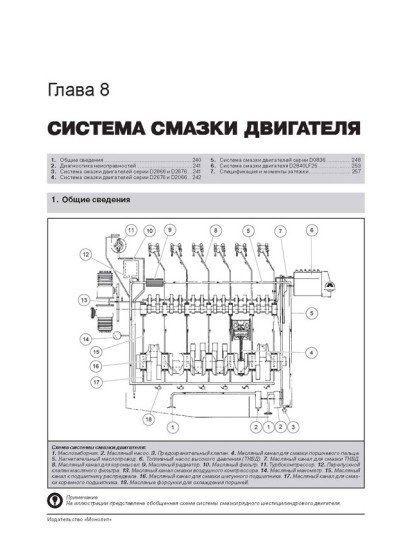

Система смазки двигателя
Система питания и управления двигателем

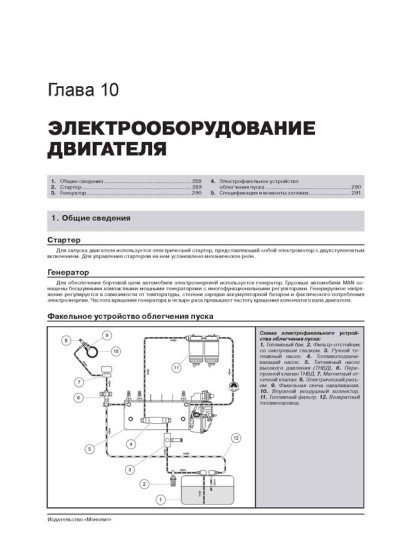

Электрооборудование двигателя
Система впуска и выпуска
Сцепление

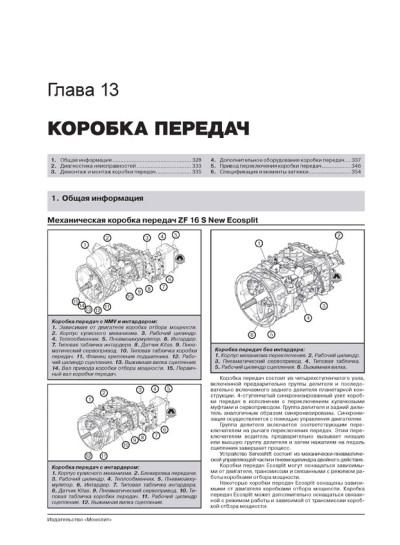

Коробка передач
Раздаточная коробка
Интардер и ретардер
Карданный вал, мосты и колесные ступицы
Система гидрообъемного привода
Рама и подвеска
Тормозная система и пневматическое оборудование
Рулевое управление
Кабина
Кондиционер и отопитель

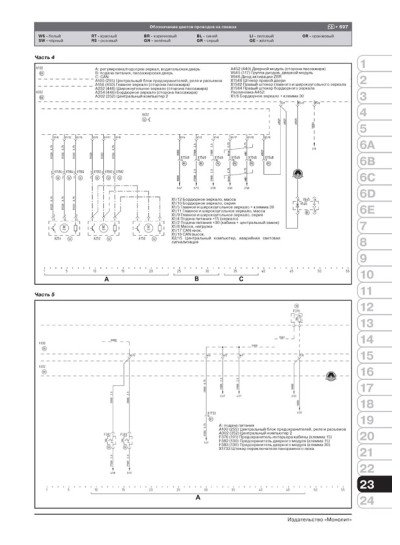

Электросистемы
Горюче-смазочные материалы
Демонтаж и монтаж масляного модуля MAN TGA
Внимание:
Ударный гайковерт может использоваться только для предварительной затяжки моментом не более 50 % от окончательного. Окончательную затяжку всегда следует проводить вручную с помощью динамометрического ключа.
Демонтаж масляного модуля
1. Выкрутить резьбовую пробку (1) из масляного модуля и слить охлаждающую жидкость.
Внимание:
Перед снятием масляного модуля необходимо полностью слить охлаждающую жидкость, поскольку в противном случае при снятии модуля охлаждающая жидкость из блока цилиндров попадет в масляный поддон, что может впоследствии стать причиной повреждения двигателя от образования масляной эмульсии.
2. Отсоединить электрический разъем (1) датчика давления (2).
3. Выкрутить датчик давления (2) с уплотнительным кольцом (1).
4. Отвернуть болты (3) и снять масляный модуль (4) с прокладкой (5).
5. Очистить контактные поверхности.
6. Отвернуть болты (1) и снять масляный радиатор (4) с уплотнением (2) с масляного модуля (3). Очистить контактные поверхности.
Монтаж масляного модуля
Внимание:
При установке масляного модуля не допускать повреждения масляного радиатора!
1. Установить масляный радиатор с новым уплотнением на масляный модуль и затянуть новые крепежные болты моментом 12 Н·м.
2. Установить масляный модуль (4) с новой прокладкой (5).
3. Вкрутить и затянуть новые крепежные болты (3).
4. Смазать резьбу датчика давления (2) тонким слоем чистого моторного масла.
5. Вкрутить датчик давления (2) с новым уплотнительным кольцом (1) и затянуть моментом 45 Н·м.
6. Подсоединить электрический разъем (1) датчика давления (2).
7. Затянуть резьбовую пробку (1) с новым уплотнительным кольцом.
