Kia Sorento (Кіа Соренто). Керівництво по ремонту, інструкція з експлуатації. Моделі з 2003 року випуску + рестайлінг 2006 р., обладнані бензиновими і дизельними двигунами
Скорочений опис
Посібник Kia Sorento (Кіа Соренто). Керівництво по ремонту, інструкція з експлуатації. Моделі з 2003 року випуску + рестайлінг 2006 р. - ваш надійний помічник у ремонті та обслуговуванні автомобілів KIA Sorento... Читати далі...
Загальні характеристики
Посібник Kia Sorento (Кіа Соренто). Керівництво по ремонту, інструкція з експлуатації. Моделі з 2003 року випуску + рестайлінг 2006 р. - ваш надійний помічник у ремонті та обслуговуванні автомобілів KIA Sorento, що випускалися з 2003 року, з урахуванням модифікації 2006 року. Книга містить детальну інформацію про будову цих моделей, їх модифікації, а також практичні поради щодо експлуатації та ремонту.
Особливості книги:
- Детальний опис будови всіх вузлів та агрегатів автомобіля.
- Покрокове керівництво з ремонту будь-якої складності.
- Інструкція з експлуатації та технічного обслуговування.
- Кольорові електричні схеми.
- Розглянуто автомобілі з бензиновими та дизельними двигунами.
Переваги:
- Простота та доступність викладу.
- Велика кількість ілюстрацій та схем.
- Практичні поради та рекомендації.
- Актуальна інформація.
Для кого ця книга:
- Для власників автомобілів KIA Sorento.
- Для механіків та працівників СТО.
- Для всіх, хто цікавиться автомобільною технікою.
За допомогою цієї книги ви зможете:
- Самостійно проводити діагностику та ремонт свого автомобіля.
- Знизити витрати на обслуговування та ремонт.
- Краще розуміти свій автомобіль.
ГЛАВА 1. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Основные сведения
Эксплуатация автомобиля
Аварийная ситуация
Техническое обслуживание

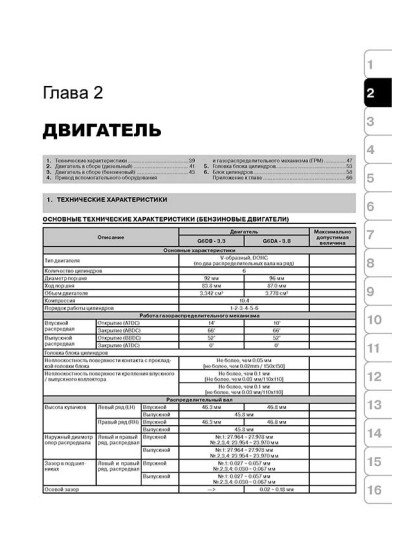

ГЛАВА 2. ДВИГАТЕЛЬ
Технические характеристики
Двигатель в сборе (дизельный)
Двигатель в сборе (бензиновый)
Привод вспомогательного оборудования и газораспределительного механизма (ГРМ)
Головка блока цилиндров
Блок цилиндров
Приложение к главе

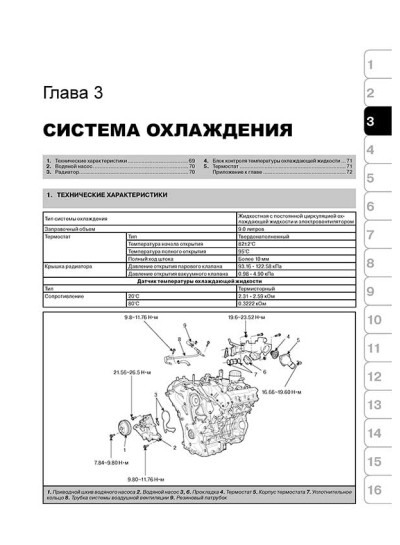

ГЛАВА 3. СИСТЕМА ОХЛАЖДЕНИЯ
Технические характеристики
Водяной насос
Радиатор
Блок контроля температуры охлаждающей жидкости
Термостат
Приложение к главе
ГЛАВА 4. СИСТЕМА СМАЗКИ ДВИГАТЕЛЯ
Общие сведения
Масляный насос
Масляный фильтр
Приложение к главе

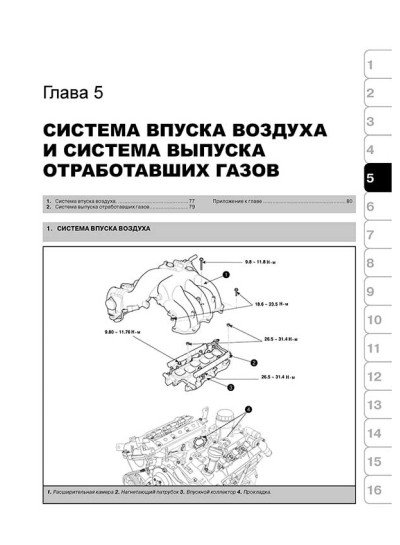

ГЛАВА 5. СИСТЕМА ВПУСКА ВОЗДУХА И СИСТЕМА
ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ
Система впуска воздуха
Система выпуска отработавших газов
Приложение к главе
ГЛАВА 6. СИСТЕМА ПИТАНИЯ ДВИГАТЕЛЯ
Общие сведения
Элементы системы питания
Топливоподающая система
Приложение к главе
ГЛАВА 7. ТРАНСМИССИЯ
Технические характеристики
Автоматическая 5-ступенчатая коробка передач (A5SR2)
Раздаточная коробка
Передняя главная передача
Задняя главная передача
Приложение к главе
ГЛАВА 8. ПРИВОДНЫЕ ВАЛЫ
Технические характеристики
Ступицы колес
Приводные валы передних колес
Задний мост
Карданный вал
Приложение к главе

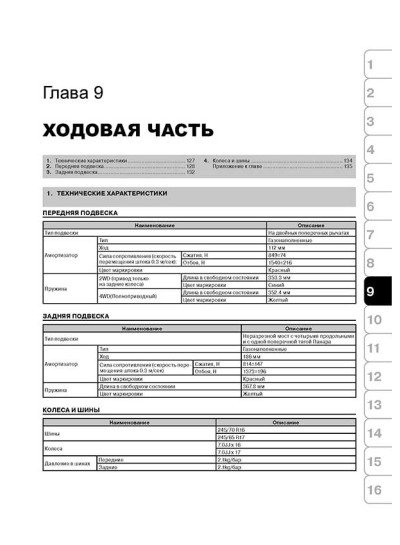

ГЛАВА 9. ХОДОВАЯ ЧАСТЬ
Технические характеристики
Передняя подвеска
Задняя подвеска
Колеса и шины
Приложение к главе
ГЛАВА 10. ТОРМОЗНАЯ СИСТЕМА
Технические характеристики и обслуживание
Гидропривод
Передний тормозной механизм
Задний тормозной механизм
Антиблокировочная система (ABS)
Стояночный тормоз
Приложение к главе
ГЛАВА 11. РУЛЕВОЕ УПРАВЛЕНИЕ
Технические характеристики и обслуживание
Рулевая колонка и рулевой механизм
Гидропривод усилителя рулевого механизма
Насос гидроусилителя рулевого управления
Приложение к главе
ГЛАВА 12. КУЗОВ
Технические характеристики
Наружные элементы кузова (экстерьер)
Внутренние элементы кузова (интерьер)
Сиденья
Контрольные размеры
Приложение к главе
ГЛАВА 13. СИСТЕМА КОНДИЦИОНИРОВАНИЯ,
ОТОПЛЕНИЯ И ВЕНТИЛЯЦИИ
Общие сведения
Система кондиционирования воздуха
Отопитель
Блок вентилятора в сборе
Панель управления
Приложение к главе
ГЛАВА 14. ПАССИВНАЯ БЕЗОПАСНОСТЬ
Технические характеристики
Элементы управления системой пассивной безопасности
Подушки безопасности
Ремни безопасности, преднатяжители ремней
Приложение к главе

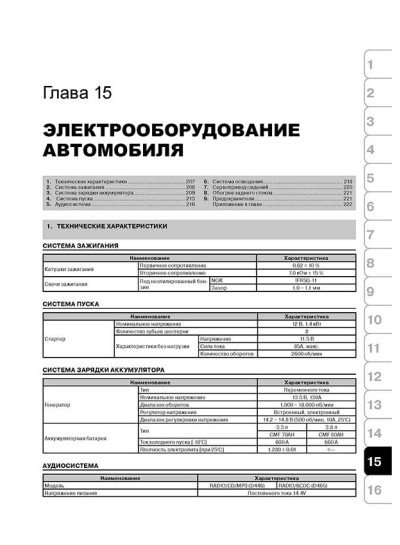

ГЛАВА 15. ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ
Технические характеристики
Система зажигания
Система зарядки аккумулятора
Система пуска
Аудиосистема
Система освещения
Сервопривод сидений
Обогрев заднего стекла
Предохранители
Приложение к главе
ГЛАВА 16. ЭЛЕКТРОСХЕМЫ
ТОПЛИВНЫЙ БАК Kia Sorento
СНЯТИЕ И УСТАНОВКА
1. Предварительные операции:
(1) Снять подушку заднего сиденья.
(2) Удалить ковровое покрытие A.
(3) Снять сервисное покрытие B.
(4) Разъединить разъем топливного насоса A.
(5) Запустить двигатель и дождаться полной выработки топлива из топливопроводов.
(6) После остановки двигателя выключить зажигание.
2. Отсоединить топливное соединение A и разъем датчика давления топлива B.
3. Снять правый задний внутренний подкрылок.
4. Отсоединить заливной патрубок A, а вакуумную трубку B соединить с воздушным фильтром дополнительной канистры.
5. Приподнять автомобиль и поддомкратить топливный бак.
6. Отсоединить вакуумные трубки A,B от дополнительной канистры.
7. Отвернуть крепежные болты А топливного бака и снять бак.
8. Установку произвести в порядке обратном снятию. Крепежные болты топливного бака завернуть с моментом затяжки 49.1 - 58.9 Н·м
ТОПЛИВНЫЙ НАСОС Kia Sorento
СНЯТИЕ И УСТАНОВКА
1. Повторить предварительные операции при снятии топливного бака.
2. Отсоединить топливное соединение A и разъем датчика давления топлива B.
3. Отвернуть крепежные винты фланца топливного насоса, снять фланец A, используя специальное приспособление 09310-2B200.
4. Извлечь топливный насос в сборе.
5. Установку произвести в порядке обратном снятию.
