BMW 5 (БМВ 5). Керівництво по ремонту, інструкція з експлуатації. Моделі з 2010 року випуску (+ оновлення 2013), обладнані бензиновими і дизельними двигунами
Скорочений опис
Цей посібник - ваш надійний помічник у ремонті та обслуговуванні автомобілів BMW 5 (F10/F11), що випускалися з 2010 року, з урахуванням оновлень 2013 року. Книга містить детальну інформацію про будову цих моделей, їх мод... Читати далі...
Загальні характеристики
Цей посібник - ваш надійний помічник у ремонті та обслуговуванні автомобілів BMW 5 (F10/F11), що випускалися з 2010 року, з урахуванням оновлень 2013 року. Книга містить детальну інформацію про будову цих моделей, їх модифікації, а також практичні поради щодо експлуатації та ремонту.
Особливості книги:
- Детальний опис будови всіх вузлів та агрегатів автомобіля.
- Покрокове керівництво з ремонту будь-якої складності.
- Інструкція з експлуатації та технічного обслуговування.
- Розглянуто автомобілі з бензиновими двигунами 2.0 л (N20), 3.0 л (N55), 4.4 л (N63) та дизельними двигунами 2.0 л (N47), 3.0 л (N57).
- Унікальна система виявлення несправностей.
- Електричні схеми.
Переваги:
- Простота та доступність викладу.
- Велика кількість ілюстрацій та схем.
- Практичні поради та рекомендації.
- Актуальна інформація.
Для кого ця книга:
- Для власників автомобілів BMW 5 (F10/F11).
- Для механіків та працівників СТО.
- Для всіх, хто цікавиться автомобільною технікою.
За допомогою цієї книги ви зможете:
- Самостійно проводити діагностику та ремонт свого автомобіля.
- Знизити витрати на обслуговування та ремонт.
- Краще розуміти свій автомобіль.
Действия в чрезвычайных ситуациях
Ежедневные проверки и определение неисправностей
Эксплуатация автомобиля в зимний период
Поездка на сто
Инструкция по эксплуатации и обслуживанию автомобиля
Расходные материалы для проведения техни ческого обслуживания
Предостережения и правила техники безопасности при выполнении работ на автомобиле
Основные инструменты, измерительные
Приборы и методы работы с ними

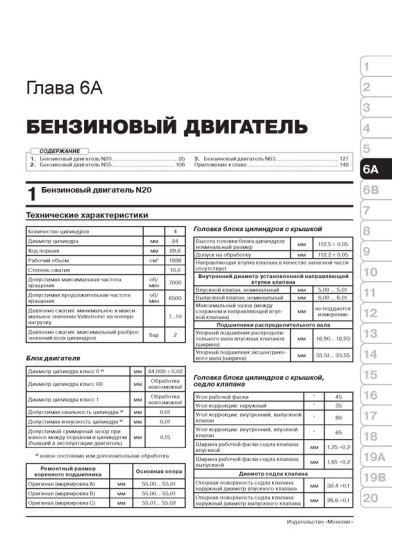

Бензиновый двигатель

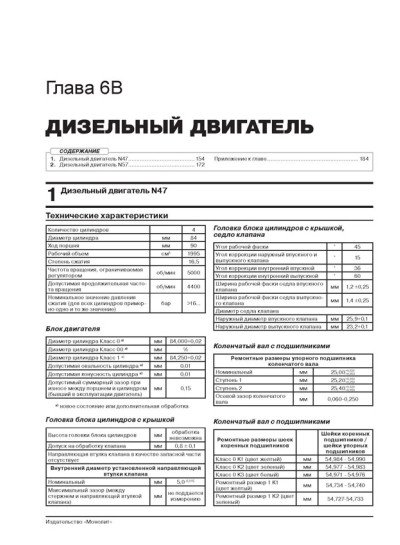

Дизельный двигатель

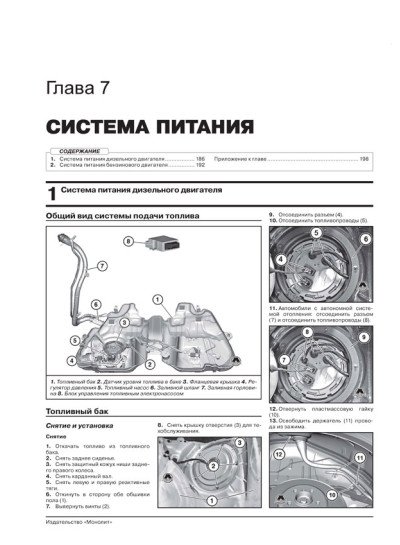

Система питания
Система смазки
Система охлаждения
Система впуска и выпуска
Трансмиссия
Приводные валы
Ходовая часть
Тормозная система
Рулевое управление
Кузов
Система отопления, вентиляции
И кондиционирования
Пассивная безопасность

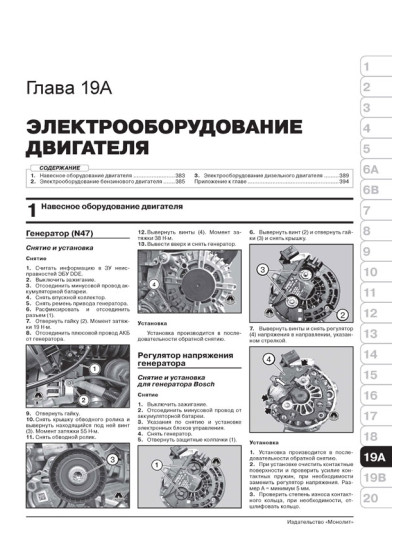

Электрооборудование

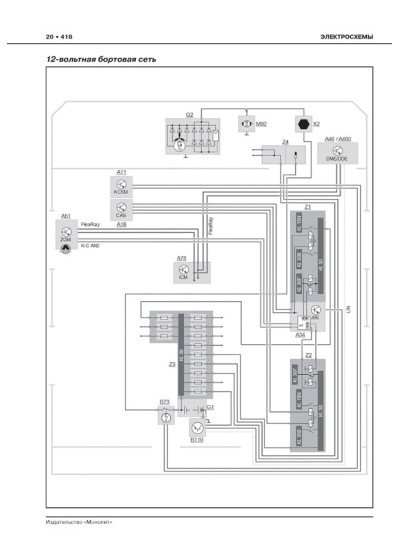

Электросхемы
Толковый словарь
Проверка распределительного вала впускных клапанов
1. Снять вакуумный насос.
Примечание:
Работа должна выполняться только при наличии соответствующего варианта распределительного вала впускных клапанов. Определить вариант распределительный вала впускных клапанов.
2. В ремонтный комплект входят:
• A Контрольная втулка с контрольным штифтом.
• B Натяжная втулка с трубкой из пружинной стали (1).
• C Запрессовочный пуансон.
3. Проверить положение крышки в распределительном вале впускных клапанов.

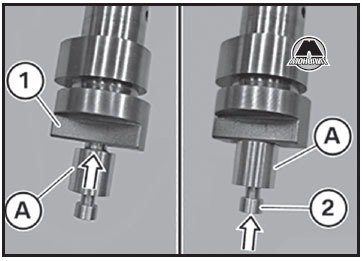

4. Вставить контрольную втулку (A) в выходной фланец вакуумного насоса распределительного вала впускных клапанов (1) до прилегания.
5. Вставить контрольный штифт (2) до упора в направлении, указанном стрелкой.
6. Определить положение контрольного штифта (2).

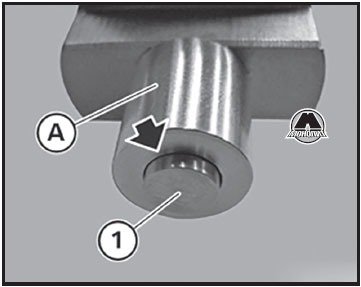

7. При явном выступании контрольного штифта (1) относительно контрольной втулки (A) (крышка уже перемещена, недостаточная глубина установки.) Удалить контрольную втулку с контрольным штифтом. Заменить распределительный вал впускных клапанов.
8. При небольшом выступании контрольного штифта (1) относительно контрольной втулки (A) (крышка уже перемещена, недостаточная глубина установки.) Удалить контрольную втулку с контрольным штифтом. Заменить распределительный вал впускных клапанов.
9. При отсутствии выступания или малом выступании контрольного штифта (1) относительно контрольной втулки (A) (крышка не перемещена, достаточная глубина установки.) Удалить контрольную втулку с контрольным штифтом. Дооснастить трубку из пружинной стали.
10. Дооснастить трубку из пружинной стали: вставить натяжную втулку (B) с трубкой из пружинной стали (1) в распределительный вал впускных клапанов (2), как это показано на рисунке, затем установить до прилегания.
