Audi 100 (C4 / A4) / A6 / Avant / Quattro (Ауді 100 (Ц4 / А4) / А6 / Авант / Кватро). Керівництво по ремонту, інструкція з експлуатації. Моделі з 1990 по 1997 рік випуску, обладнані бензиновими і дизельними двигунами
Скорочений опис
Ця книга - детальний посібник з ремонту та експлуатації автомобілів Audi 100 Avant/Quattro та Audi A6 Avant/Quattro, що випускалися з 1990 по 1997 рік. Видання розроблено спеціально для професіоналів та враховує потреби ... Читати далі...
Загальні характеристики
Ця книга - детальний посібник з ремонту та експлуатації автомобілів Audi 100 Avant/Quattro та Audi A6 Avant/Quattro, що випускалися з 1990 по 1997 рік. Видання розроблено спеціально для професіоналів та враховує потреби як досвідчених механіків, так і власників автомобілів.
ОСНОВНІ ПЕРЕВАГИ
- Комплексний підхід: Книга охоплює всі аспекти ремонту та обслуговування автомобілів, від регулярних перевірок до складного ремонту двигуна та інших систем.
- Детальні інструкції: Посібник містить чіткі та зрозумілі інструкції з ілюстраціями, що дозволяє легко виконувати будь-які ремонтні роботи.
- Унікальна система виявлення несправностей: Книга пропонує ефективну методику діагностики поломок, що допоможе швидко та точно визначити причину несправності.
- Подробиці про бензинові та дизельні двигуни: У посібнику наведено детальну інформацію про бензинові двигуни 1.8 л - ADR, 2.0 л - AAE/AAD/ABK/ACE, 2.3 л - AAR, 2.6 л - ABC, 2.8 л - AAH та дизельні двигуни 1.9 л - AHU, 2.4 л - AAS, 2.5 л - ABP/AAT, які встановлюються на ці моделі автомобілів.
- Електричні схеми: Книга містить повні електричні схеми, що значно полегшує пошук та усунення проблем з електрообладнанням.
ДЛЯ КОГО ЦЯ КНИГА?
Цей посібник буде корисним для власників автомобілів Audi 100 Avant/Quattro та Audi A6 Avant/Quattro, механіків, ремонтників та всіх, хто цікавиться будовою та обслуговуванням цих моделей.
ЗМІСТ
Книга містить такі розділи:
- Загальна інформація про автомобілі Audi 100 Avant/Quattro та Audi A6 Avant/Quattro
- Регулярні та періодичні перевірки
- Ремонт двигуна та його систем
- Ремонт трансмісії та ходової частини
- Ремонт електричного обладнання
- Діагностика несправностей
- Електричні схеми
ВИСНОВОК
Книга "AUDI 100 AVANT/QUATTRO, AUDI A6 AVANT/QUATTRO. ЗОЛОТА СЕРІЯ. 1990-1997 РОКІВ ВИПУСКУ" - це незамінний помічник для всіх, хто хоче мати детальну інформацію про свої автомобілі та вміти самостійно виконувати ремонтні роботи будь-якої складності.
Содержание
Действия в чрезвычайных ситуациях
Ежедневные проверки и определение неисправностей
Эксплуатация автомобиля в зимний период
Поездка на сто
Инструкция по эксплуатации и техническому обслуживанию
Расходные материалы для проведения технического обслуживания
Предостережения и правила техники безопасности при выполнении работ на автомобиле
Основные инструменты, измерительные приборы и методы работы с ними

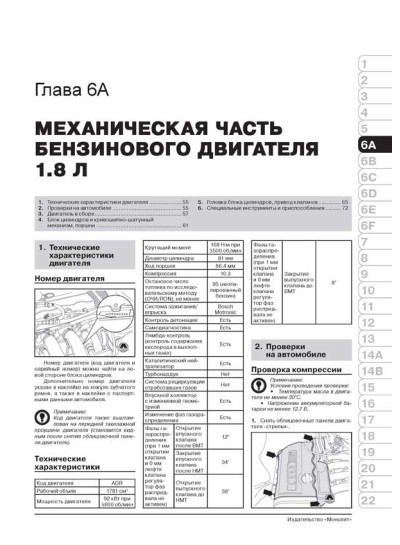

Механическая часть бензинового двигателя 1.8 л

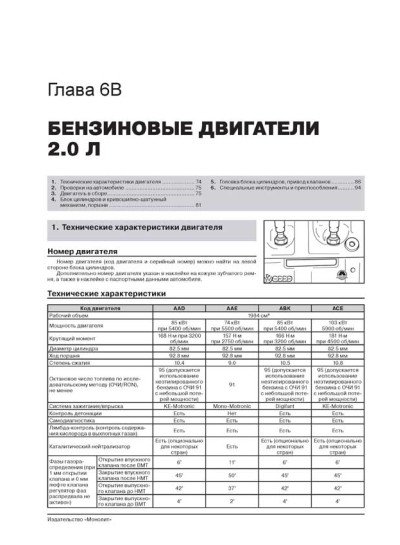

Бензиновые двигатели 2.0 л
Бензиновые двигатели 2.3 л
Бензиновые двигатели 2.6 л и 2.8 л
Дизельные двигатели 2.4 л
Дизельные двигатели 2.5 л

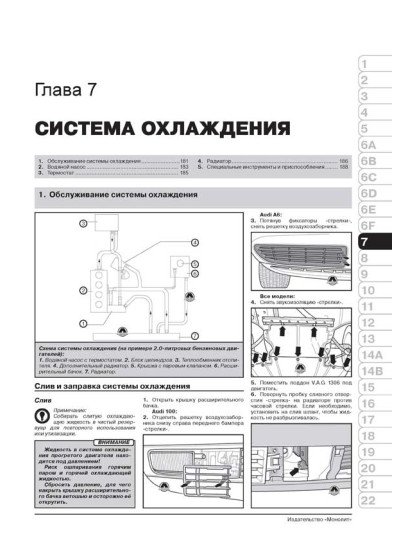

Система охлаждения
Система смазки
Система питания

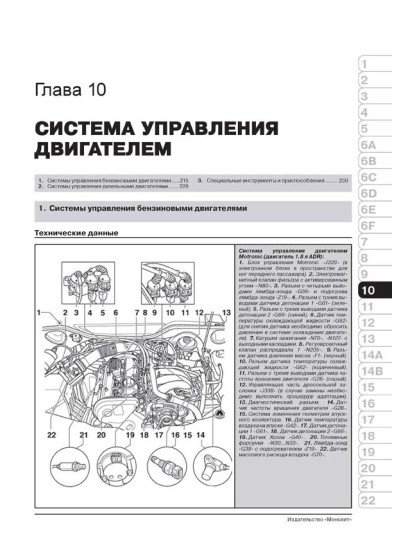

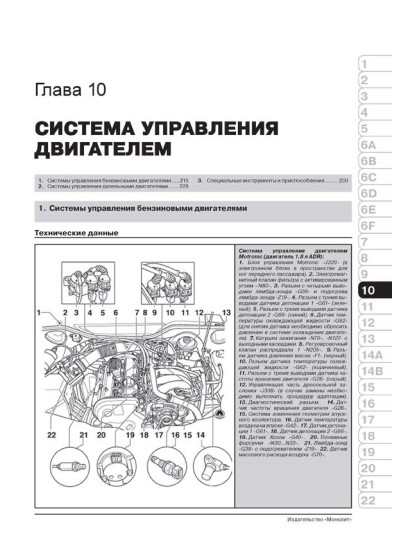

Система управления двигателем
Система выпуска
Электрооборудование двигателя
Сцепление
Механические коробки передач
Автоматические коробки передач
Приводные валы и главные передачи
Подвеска
Тормозная система
Рулевое управление
Кузов
Пассивная безопасность
Система кондиционирования, вентиляция и отопитель

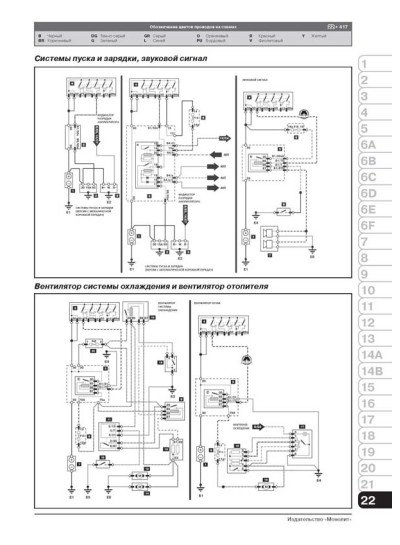

Электросистемы и электросхемы
Толковый словарь
Ремонт бензиновых двигателей 2.6 Л И 2.8 Л Audi 100 (C4 / A4) / A6 / Avant / Quattro
Снятие и установка распределительных валов
Снятие
- Снять зубчатый ремень (только со звездочек распределительных валов).
- Снять крышку головки блока цилиндров.
- Снять датчик Холла с левой головки блока цилиндров.
Датчик Холла левой головки блока цилиндров:
- Болты крепления датчика Холла (момент затяжки: 10 Н·м).
- Корпус датчика Холла –G40-.
- Болт (момент затяжки: 22 Н·м).
- Конусная проставка.
- Облицовка датчика Холла (вставить выступ в паз распределительного вала).
- Распределительный вал.
- Снять звездочку распределительного вала.
- Пометить положение установки крышек подшипников распределительных валов.
- Сначала снять вторую и третью крышки подшипников.
- Последовательно в диагональном порядке отвернуть гайки первой и четвертой крышек подшипников.
Установка
Установка производится в порядке, обратном снятию, с учетом следующего:
- Перед установкой крышек подшипников проверить выступание кромок в отверстии и определить установочное положение.
- Последовательно в диагональном порядке затянуть гайки первой и четвертой крышек подшипников.
- Затянуть остальные гайки остальных крышек подшипников.
- Установить зубчатый ремень (отрегулировать фазы газораспределения), соблюдая соответствующие инструкции.
- Установить крышку головки блока цилиндров.
Правая головка блока цилиндров:
- Запрессовать заглушку с помощью подходящей оправки.
Задняя заглушка правой головки блока цилиндров:
- Болты (момент затяжки: 10 Н·м).
- Втулки.
- Перемычка.
- Заглушка.
- Уплотнительное кольцо круглого сечения (заменять новым после каждого снятия).
Примечание:
- После установки распределительного вала подождать около 30 минут перед запуском двигателя. Гидравлические толкатели клапанов должны усесться должным образом (в противном случае клапаны ударят в днище поршня).
- После работ на клапанном механизме осторожно провернуть коленчатый вал двигателя вручную как минимум на два оборота, чтобы убедиться, что ни один из клапанов не коснется днища поршней при запуске двигателя стартером.
Проверка направляющих втулок клапанов
- Установить клапан в направляющую втулку. Конец стержня клапана должен находиться заподлицо с торцом направляющей втулки.
- Покачивая клапан в направляющей втулке из стороны в сторону определить люфт с помощью индикатора часового типа, установленного на кронштейне VW 387.
Примечание: Предельно допустимый люфт клапана в направляющей втулке:
- Впускной клапан: 1.0 мм.
- Выпускной клапан: 1.3 мм.
Если измеренное значение превышает предельно допустимое, повторить проверку с новыми клапанами. Если люфт по-прежнему превышает норму, заменить головку блока цилиндров. Направляющие втулки клапанов не заменяются по-отдельности.
Примечание: Если клапан заменяется новым, использовать для проверки люфта сразу новый клапан.
